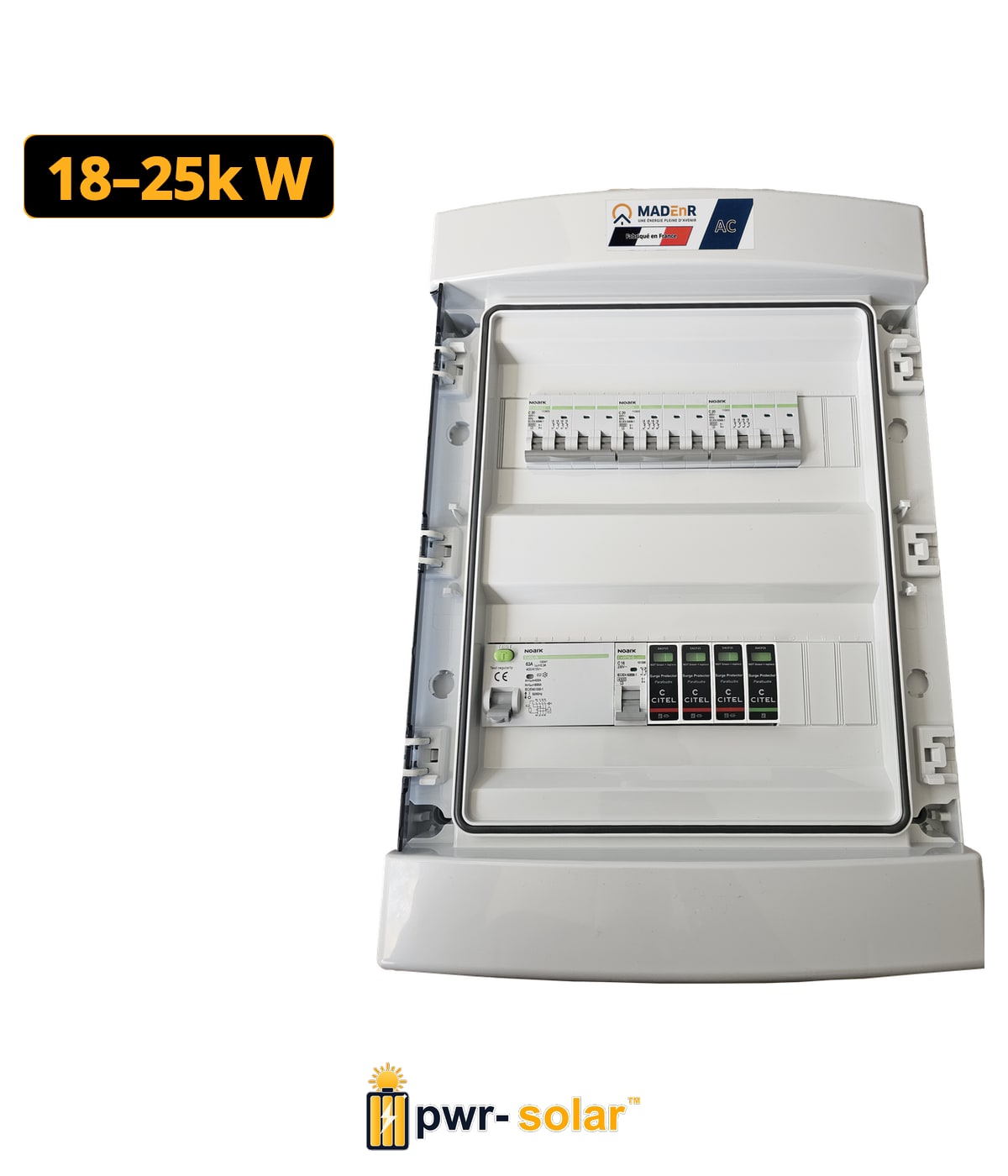

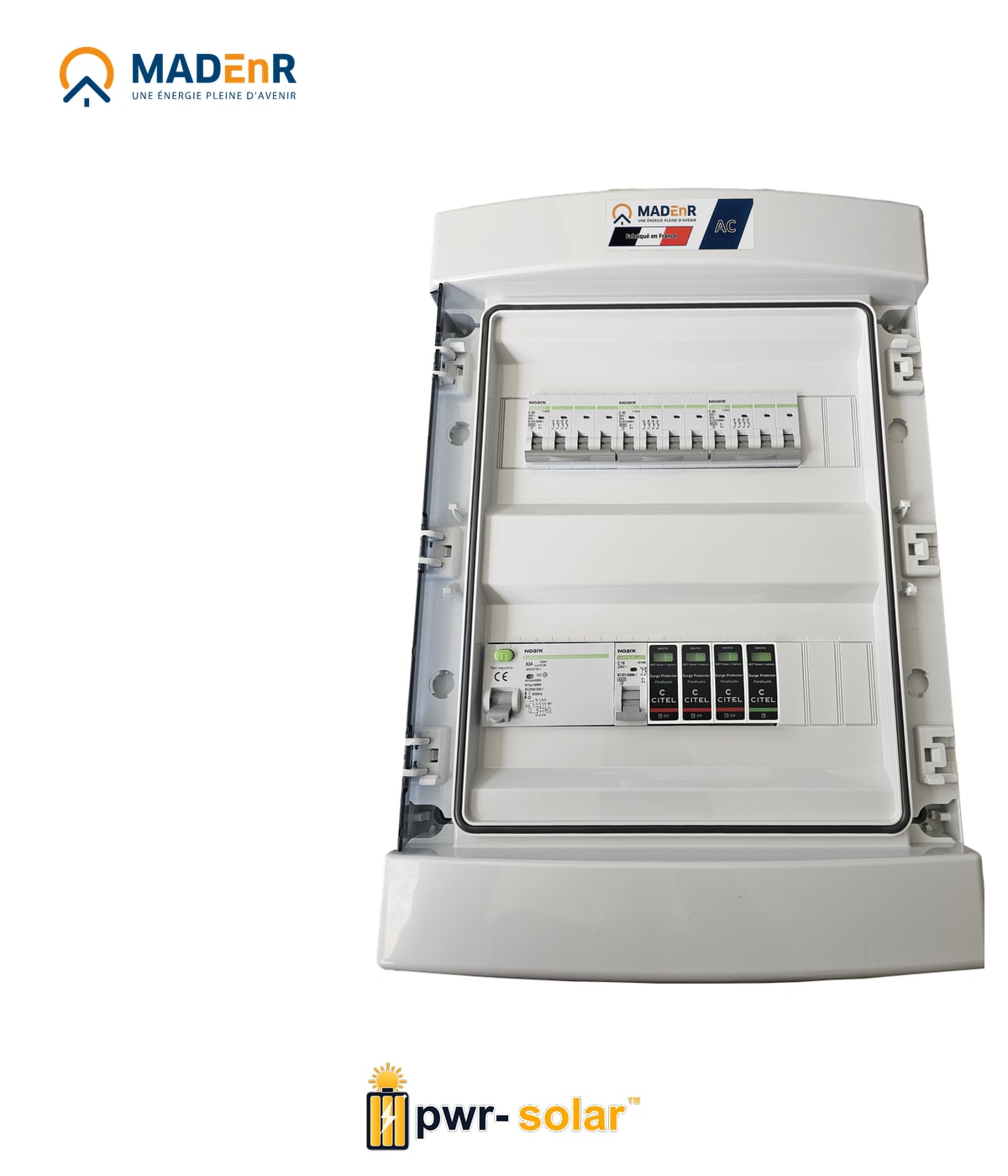

MADEnR - Coffret PV AC 18/25kW triphasé 3 lignes – Micro onduleur

Description Coffret AC triphasé 18 à 25 kW conçu pour les installations photovoltaïques à micro-onduleurs . Ce coffret regroupe les protections AC essentielles : disjoncteurs, différentiel, parafoudre et bornes de raccordement. Caractéristiques techniques Puissance nominale : 18 – 25 kW Type de coffret : AC triphasé avec parafoudre intégré Tension max de service (L–N) : 275 V Indice de protection : IP65 – IK09 Haute résistance UV Température d’utilisation : –25 °C à +60 °C Résistance au fil incandescent : 750 °C Humidité relative : 0 – 95 % Protection AC Disjoncteurs : 3 × C20 – 6 kA Protection différentielle : 63 A – 300 mA – Type AC Parafoudre AC : Type II – fusibles intégrés Télésignalisation de fin de vie incluse In : 15 kA | Imax : 50 kA Raccordements Vers micro-onduleurs : câble souple 5G6 à 5G10 mm² Vers réseau : câble souple 5G6 à 5G25 mm² Terre : câble 16 mm² Passage de câbles PE : 9 × M20 1 × M40 1 × M20 (terre) Dimensions du coffret Taille : 2 × 12 modules – 420 × 314 × 143 mm Points forts Coffret AC triphasé complet et prêt à raccorder Compatible avec 3 micro-onduleurs (type Enphase ou équivalent) Parafoudre Type II avec télésignalisation intégrée Protection différentielle Type AC 63 A pour forte puissance Coffret plastique IP65 – IK09 , étanche, robuste et résistant aux UV Conception conforme à la norme UTE C 15-712-1 Idéal pour les installations collectives ou tertiaires haute puissance Coffret AC triphasé 18 à 25 kW conçu pour les installations photovoltaïques à micro-onduleurs. Ce coffret regroupe les protections AC essentielles : disjoncteurs, différentiel, parafoudre et bornes de raccordement.
