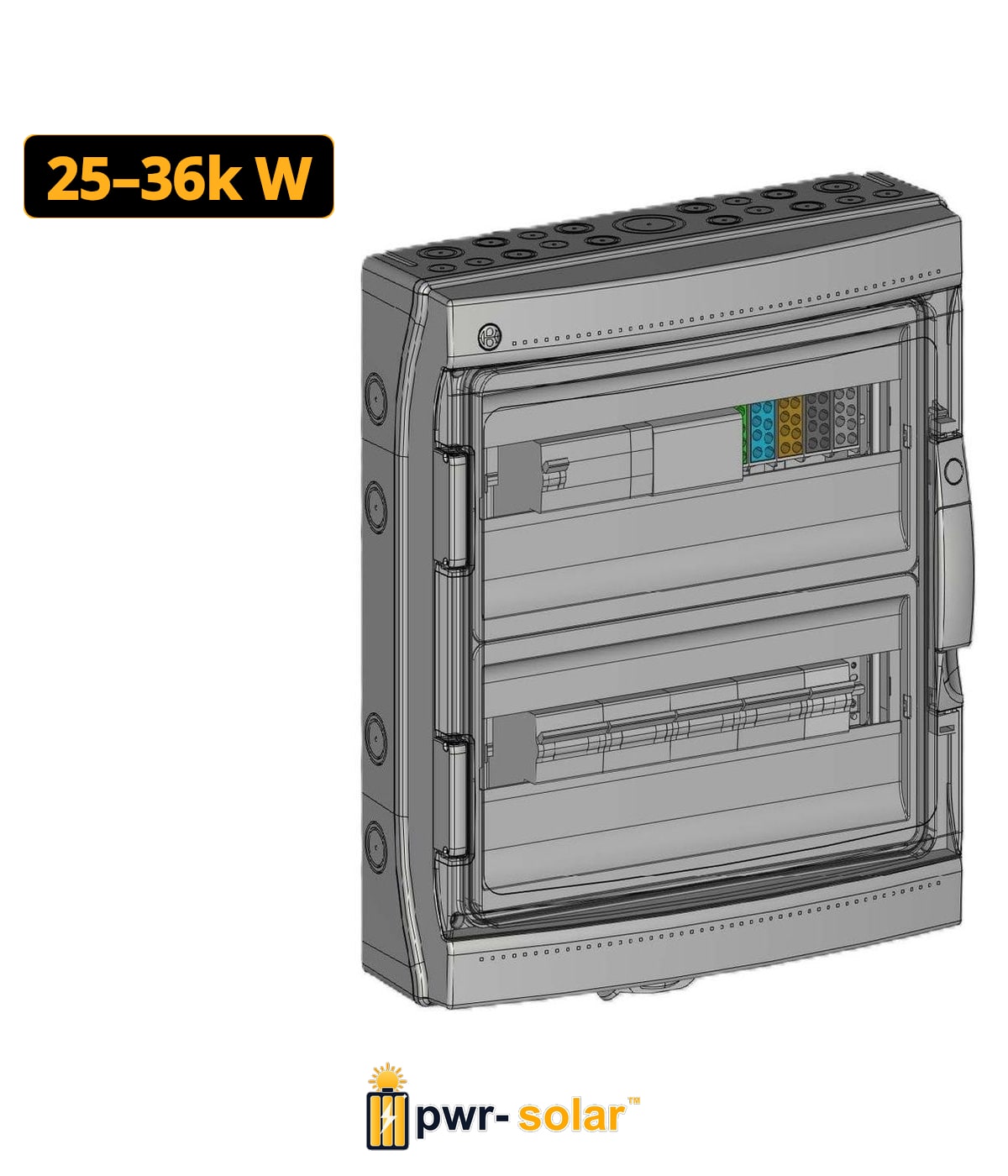

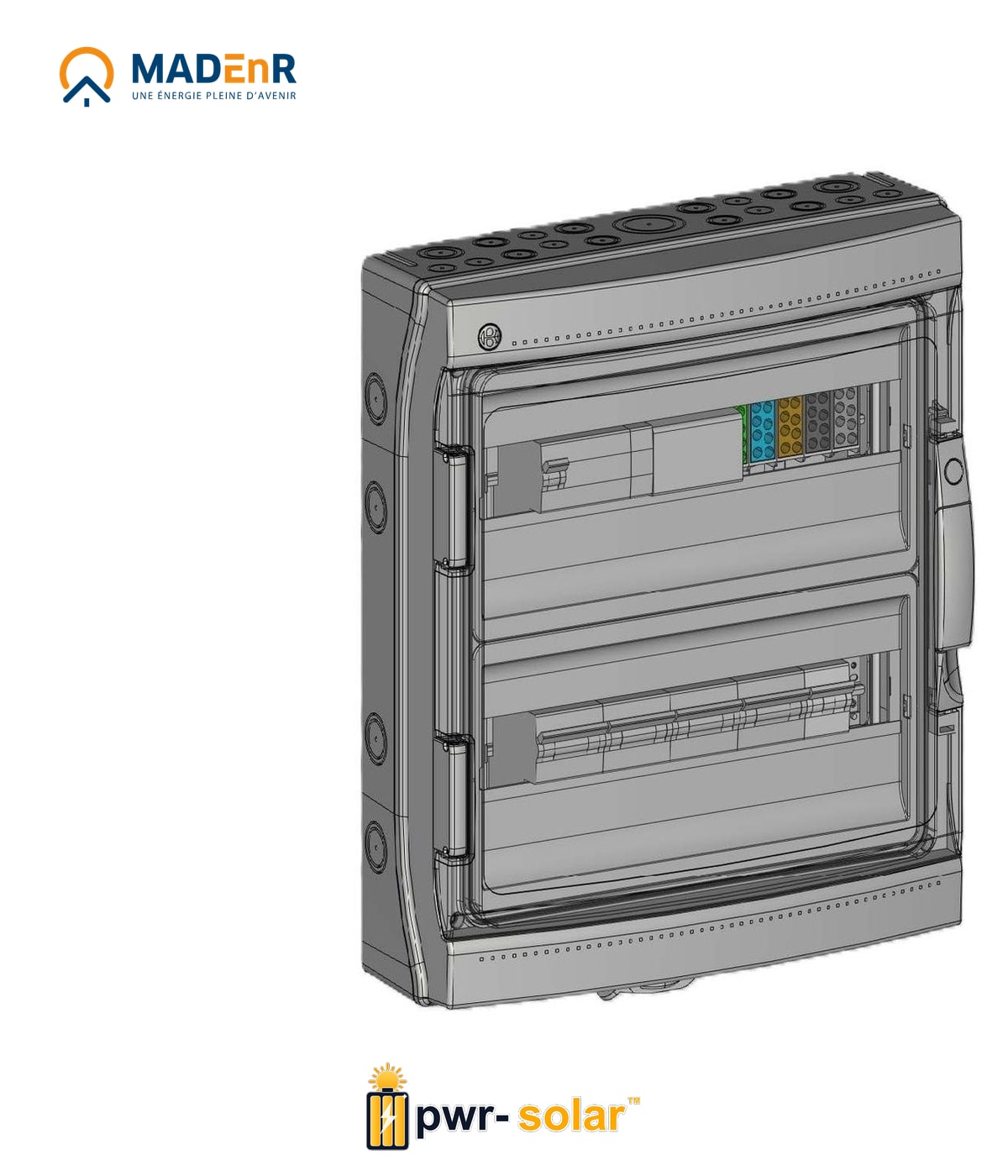

MADEnR - Coffret PV AC 25/36kW triphasé 4 lignes – Micro onduleur

Description Coffret AC triphasé 25 à 36 kW conçu pour les installations photovoltaïques à micro-onduleurs Il regroupe toutes les protections essentielles côté alternatif : disjoncteurs, différentiel, parafoudre et borniers, pour une sécurité maximale et une mise en conformité complète avec la norme UTE C 15-712-1 . Ce modèle robuste et étanche est idéal pour les installations tertiaires et collectives de grande puissance . Caractéristiques techniques Puissance nominale : 25 – 36 kW Type de coffret : AC triphasé avec parafoudre intégré Tension max de service (L–N) : 275 V Indice de protection : IP65 – IK09 Haute résistance UV Température d’utilisation : –25 °C à +60 °C Résistance au fil incandescent : 750 °C Humidité relative : 0 – 95 % Protection AC Disjoncteurs : 4 × C20 – 6 kA Protection différentielle : 80 A – 300 mA – Type AC Parafoudre AC : Type II – fusibles intégrés Télésignalisation de fin de vie In : 15 kA | Imax : 50 kA Raccordements Vers micro-onduleurs : câble souple 5G6 à 5G10 mm² Vers réseau : câble souple 5G6 à 5G25 mm² Terre : câble 16 mm² Passage de câbles PE : 12 × M20 1 × M50 1 × M20 (terre) Dimensions du coffret Taille : 2 × 12 modules – 420 × 314 × 143 mm Points forts Coffret AC triphasé complet et prêt à raccorder Compatible avec 4 micro-onduleurs (type Enphase ou équivalent) Parafoudre Type II avec télésignalisation intégrée Différentiel 80 A Type AC , idéal pour fortes puissances Coffret IP65 – IK09 , étanche, robuste et résistant aux UV Conforme à la norme UTE C 15-712-1 Solution fiable, durable et adaptée aux grandes installations solaires Coffret AC triphasé 25 à 36 kW conçu pour les installations photovoltaïques à micro-onduleurs Il regroupe toutes les protections essentielles côté alternatif : disjoncteurs, différentiel, parafoudre et borniers, pour une sécurité maximale et une mise en conformité complète avec la norme UTE C 15-712-1. Ce modèle robuste et étanche est idéal pour les installations tertiaires et collectives de grande puissance.
