MADEnR - ENPHASE Coffret PV AC 6kW monophasé – 2 Qrelay monophasé + PLACE PASSERELLE

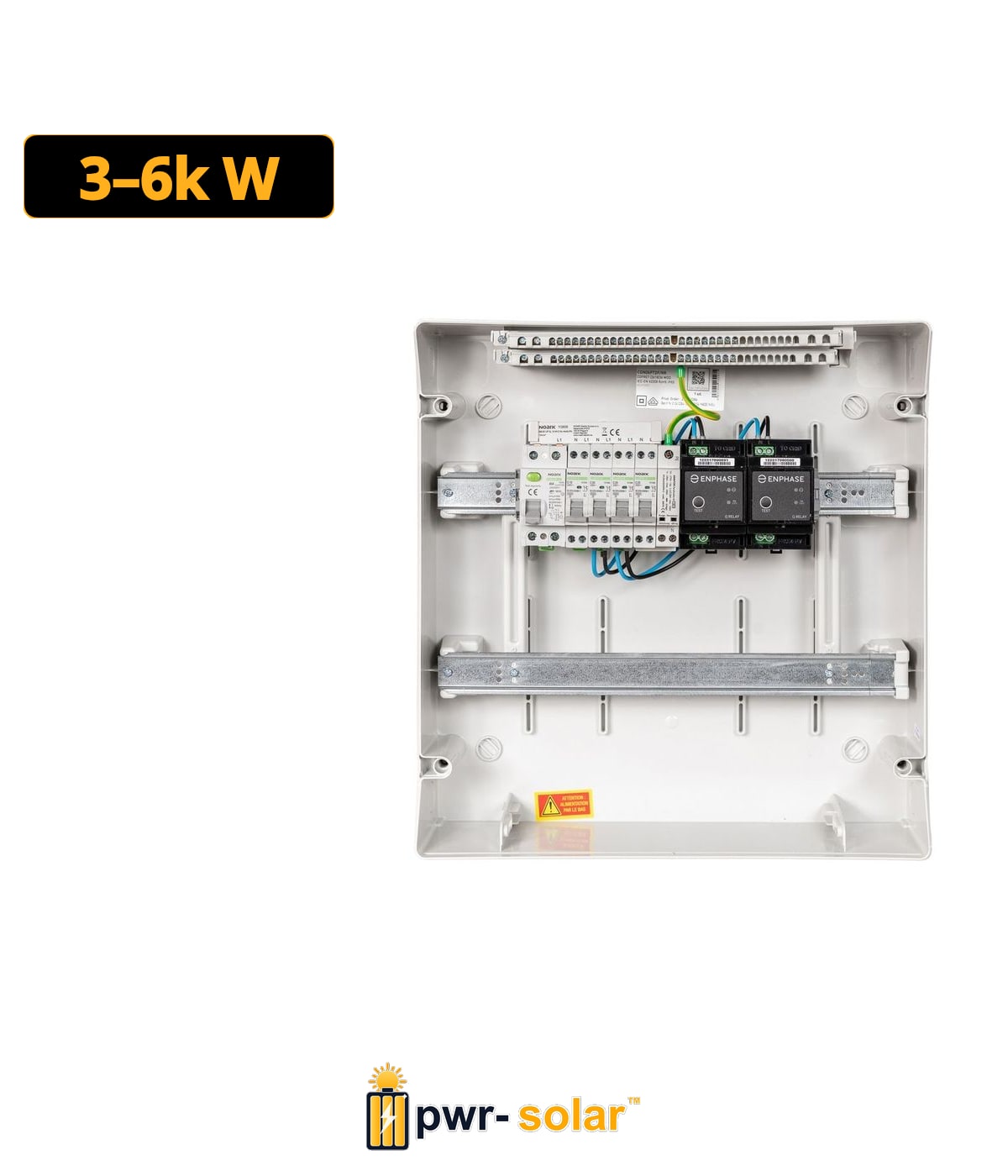

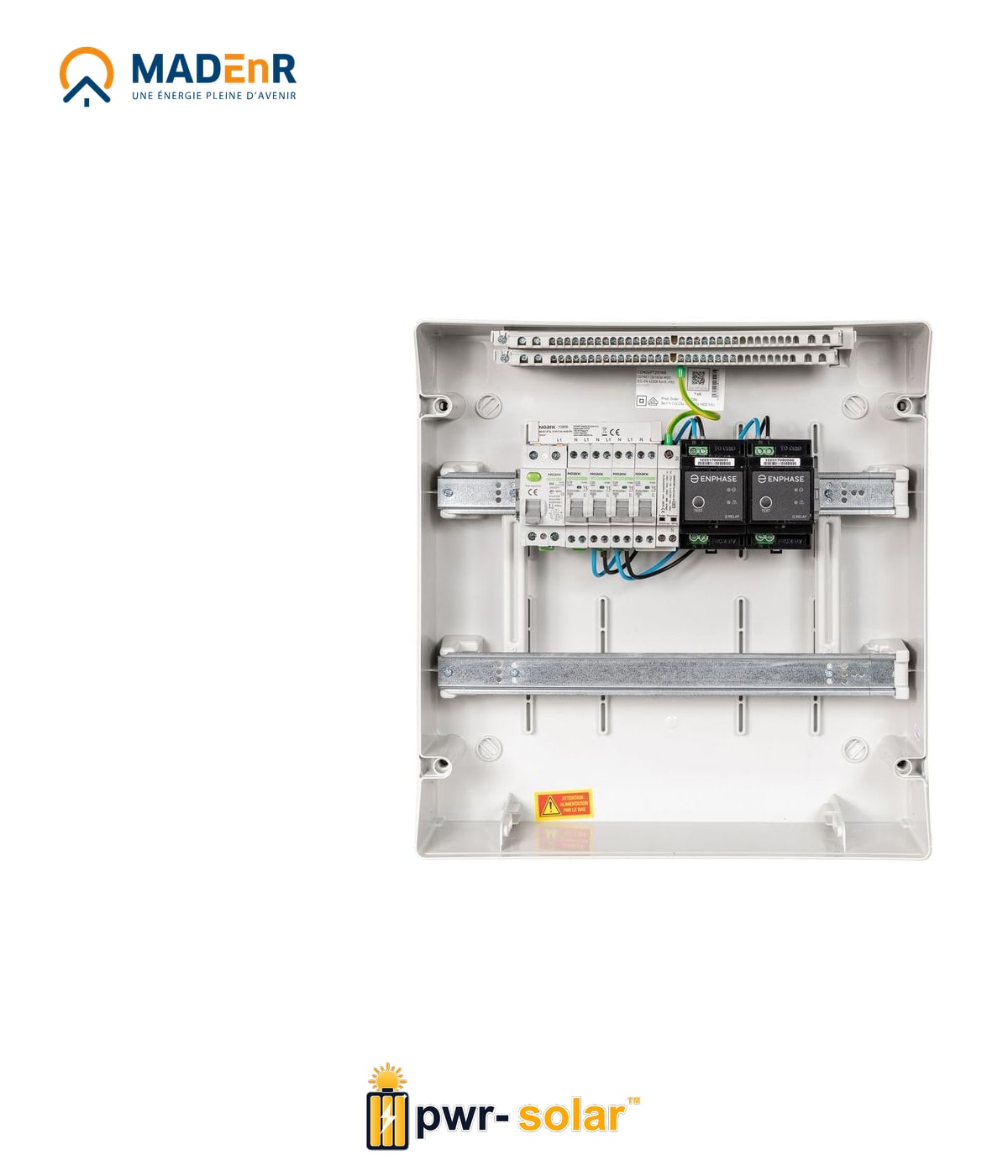

Nombre de micro onduleurs par QRELAY monophasé : IQ8+ : 12 unités IQ8MC : 11 unités IQ8AC : 10 unités IQ8HC : 9 unités IQ8P : 7 unités Description Coffret AC monophasé 3 à 6 kW spécialement conçu pour les installations photovoltaïques avec micro-onduleurs Enphase (2 QR maximum) + PLACE PASSERELLE Il intègre toutes les protections électriques côté AC , assurant la sécurité , la conformité UTE C 15-712-1 et une installation rapide et fiable . Caractéristiques techniques Puissance nominale : 3 – 6 kW Nombre de QR Enphase : 2 Type de coffret : AC monophasé – avec parafoudre type II Coffret plastique : IP65 – IK09 Haute résistance UV Température d’utilisation : –25 °C à +60 °C Résistance au fil incandescent : 750 °C Humidité relative : 0 – 95 % Protection AC Disjoncteurs : 2 × C20 – 4,5 kA Protection différentielle : 40 A – 30 mA – Type G (immunité renforcée) Parafoudre AC : Type II – avec télésignalisation de fin de vie Tension max (L–N) : 255 V In : 5 kA | Imax : 15 kA Protection parafoudre par disjoncteur C20 Raccordements Entrée onduleur / QR : câble souple jusqu’à 3G10 mm² Sortie réseau : câble souple jusqu’à 3G10 mm² Terre : câble 16 mm² Passage de câbles PE : 3 × M25 + 1 × M20 (terre) Dimensions coffret Sans option (standard) : 1 × 12 modules – 263 × 314 × 143 mm Avec option C2/C20 ou compteur d’énergie : 1 × 18 modules – 288 × 426 × 148 mm Points forts Coffret complet et prêt à raccorder pour 2 QR Enphase Parafoudre AC type II intégré avec télésignalisation Différentiel type G (immunité renforcée) pour fiabilité renforcée Conforme aux exigences UTE C 15-712-1 Boîtier IP65 – IK09 , idéal pour usage extérieur Facile à installer avec connectiques PE et repérage clair Nombre de micro onduleurs par QRELAY monophasé : IQ8+ : 12 unités IQ8MC : 11 unités IQ8AC : 10 unités IQ8HC : 9 unités IQ8P : 7 unités Coffret AC monophasé 3 à 6 kW spécialement conçu pour les installations photovoltaïques avec micro-onduleurs Enphase (2 QR maximum) + PLACE PASSERELLE Il intègre toutes les protections électriques côté AC, assurant la sécurité, la conformité UTE C 15-712-1 et une installation rapide et fiable.
