MADEnR - ENPHASE Coffret PV AC 9kW monophasé – 3 Qrelay monophasé

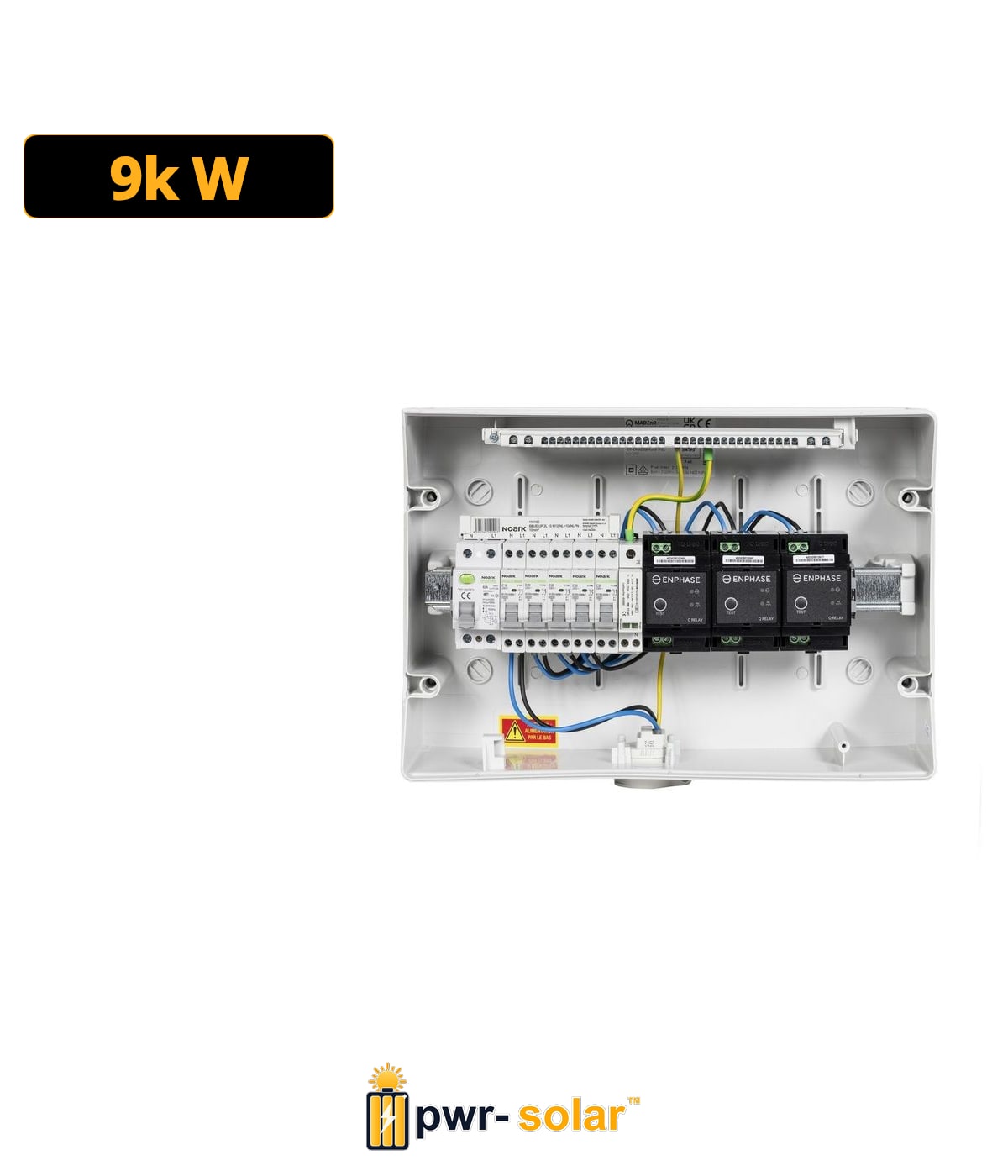

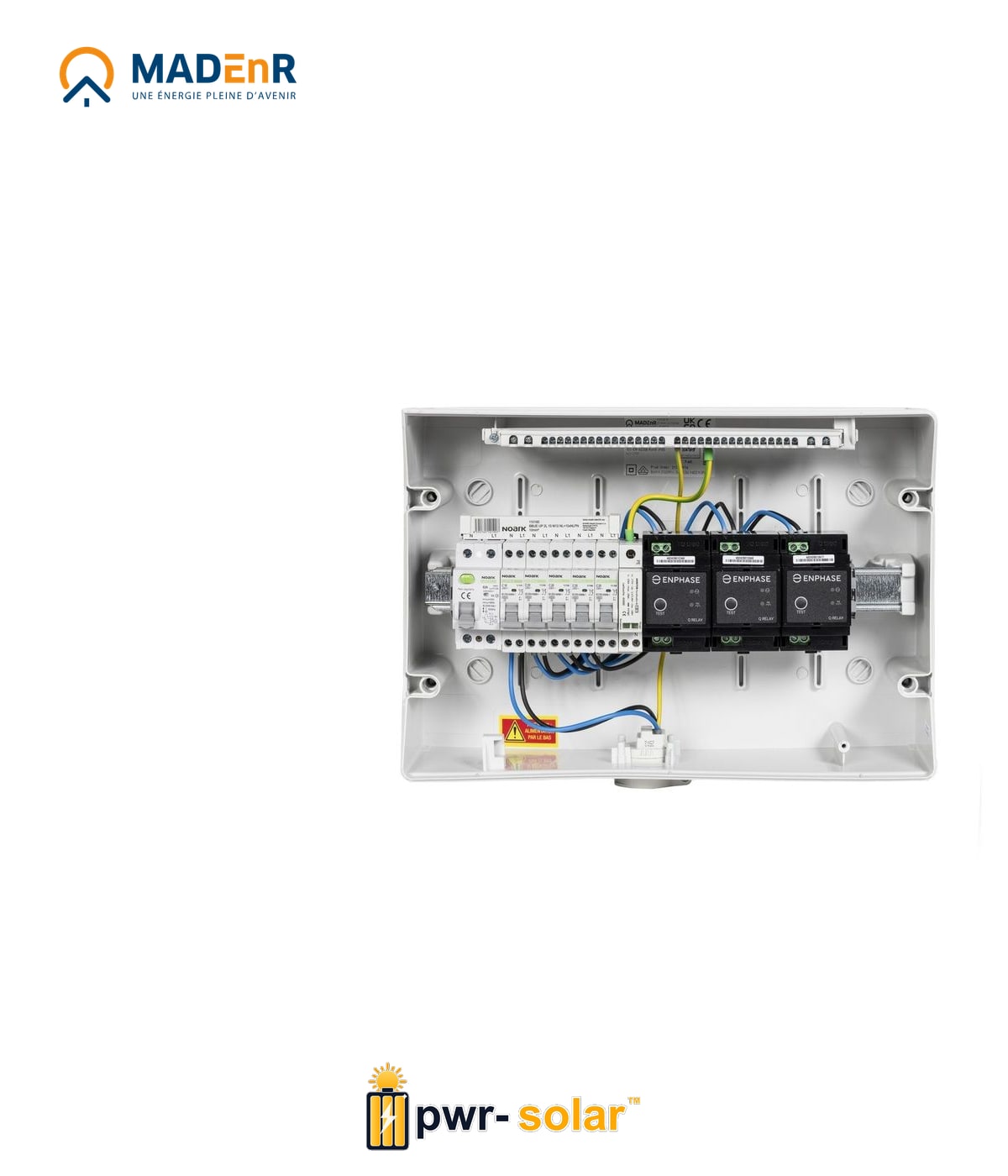

Nombre de micro onduleurs par QRELAY monophasé : IQ8+ : 12 unités IQ8MC : 11 unités IQ8AC : 10 unités IQ8HC : 9 unités IQ8P : 7 unités Description Coffret AC monophasé 9 kW spécialement conçu pour les installations à micro-onduleurs Enphase . Il intègre 3 QR Enphase , un parafoudre Type II , un interrupteur différentiel Type G (immunité renforcée) et 3 disjoncteurs C20 , garantissant une protection complète et conforme à la norme UTE C 15-712-1 . Idéal pour les installations résidentielles nécessitant une protection fiable et durable côté AC. Caractéristiques techniques Puissance nominale : 9 kW Nombre de QR Enphase : 3 (inclus) Type de coffret : AC monophasé – avec parafoudre Type II intégré Indice de protection : IP65 – IK09 Haute résistance UV Température d’utilisation : –25 °C à +60 °C Résistance au fil incandescent : 750 °C Humidité relative : 0 – 95 % Protection AC Disjoncteurs : 3 × C20 – 4,5 kA Protection différentielle : 63 A – 30 mA mini – Type G (immunité renforcée) Parafoudre AC : Type II – protégé par disjoncteur C20 Tension max (L–N) : 255 V In : 5 kA | Imax : 15 kA Télésignalisation de fin de vie intégrée Raccordements Vers micro-onduleurs : câble souple 3G10 mm² max Vers réseau : câble souple 3G10 mm² max Terre : câble 16 mm² Passage de câbles PE : 3 × M25 1 × M32 1 × M20 (terre) Dimensions du coffret Sans option : 1 × 12 modules – 263 × 314 × 143 mm Avec option (C2/C20 ou compteur d’énergie) : 1 × 18 modules – 288 × 426 × 148 mm Version Habitat : 3 × 13 modules – 500 × 252 × 108 mm Points forts Coffret AC monophasé complet et prêt à raccorder 3 QR Enphase inclus – gain de temps à l’installation Parafoudre Type II avec télésignalisation de fin de vie Différentiel Type G à immunité renforcée pour meilleure fiabilité Coffret IP65 – IK09 : étanche, robuste et résistant aux UV Conception conforme à la norme UTE C 15-712-1 Parfait pour les installations Enphase de 9 kW monophasées Nombre de micro onduleurs par QRELAY monophasé : IQ8+ : 12 unités IQ8MC : 11 unités IQ8AC : 10 unités IQ8HC : 9 unités IQ8P : 7 unités Coffret AC monophasé 9 kW spécialement conçu pour les installations à micro-onduleurs Enphase. Il intègre 3 QR Enphase, un parafoudre Type II, un interrupteur différentiel Type G (immunité renforcée) et 3 disjoncteurs C20, garantissant une protection complète et conforme à la norme UTE C 15-712-1. Idéal pour les installations résidentielles nécessitant une protection fiable et durable côté AC.
