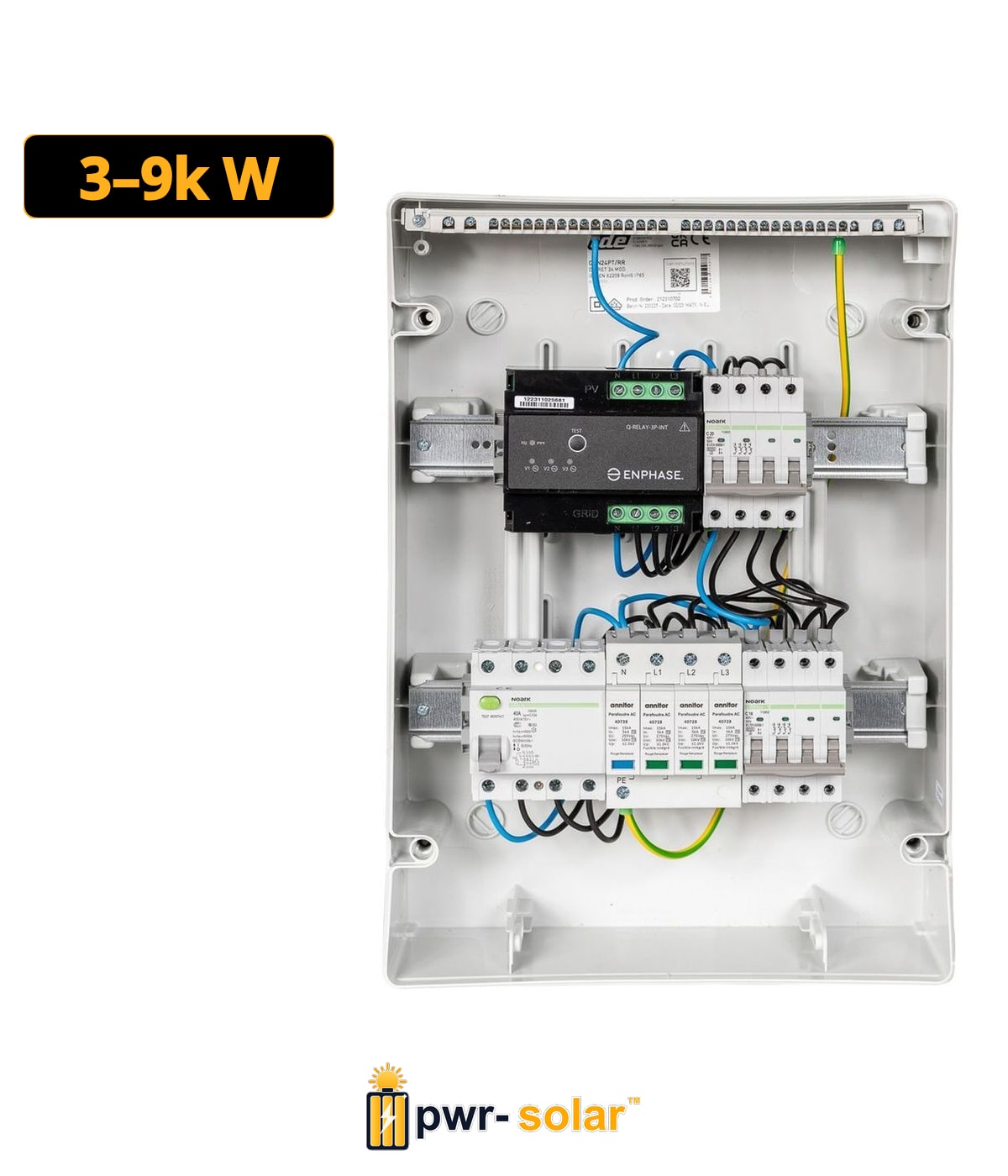

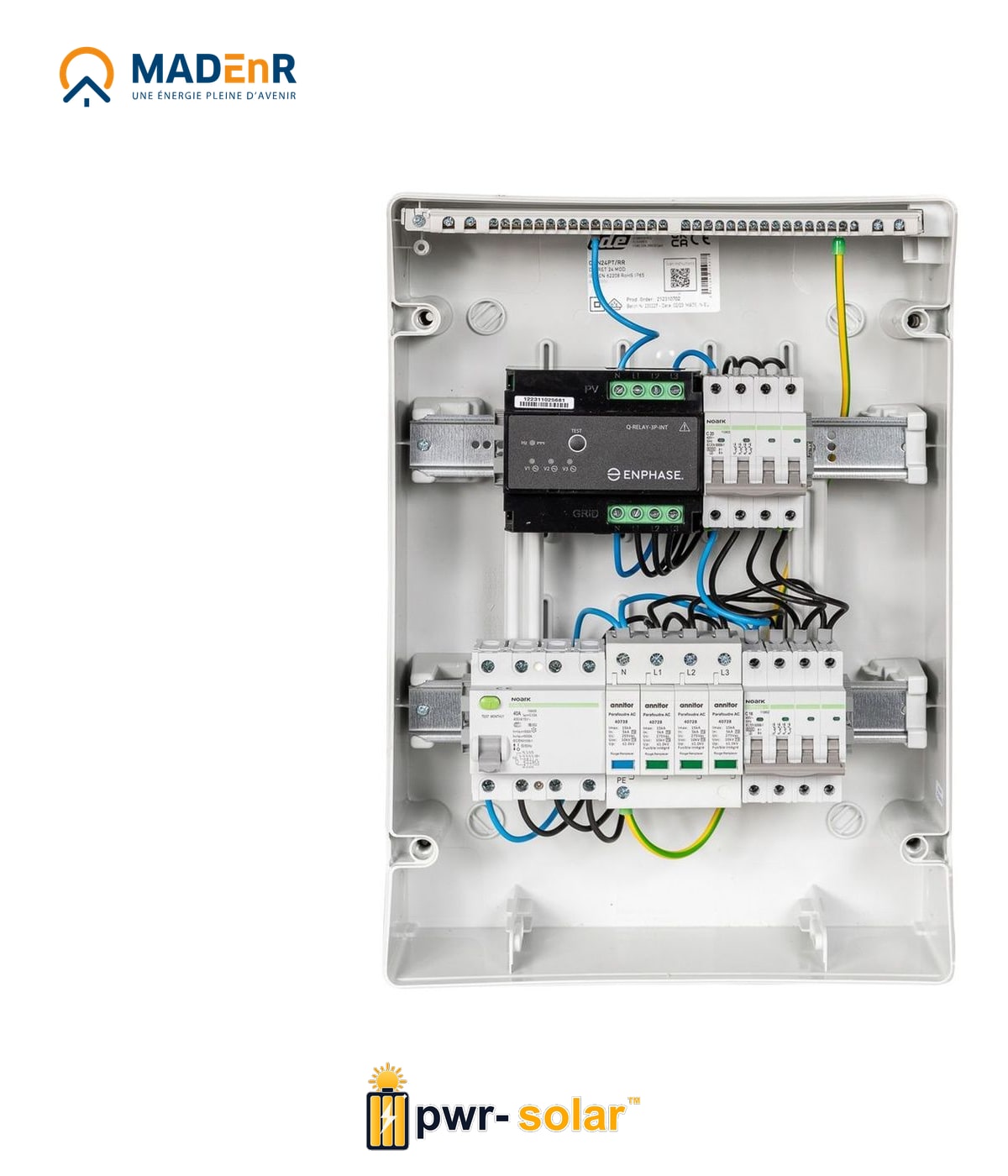

MADEnR - ENPHASE Coffret PV AC 9kW triphasé – 1 Qrelay triphasé + PLACE PASSERELLE

Nombre de micro onduleurs par QRELAY triphasé : IQ8+ : 36 unités IQ8MC : 33 unités IQ8AC : 30 unités IQ8HC : 27 unités IQ8P : 21 unités Description Coffret AC triphasé 3 à 9 kW spécialement conçu pour les installations Enphase équipées d’un Q Relais triphasé + PLACE PASSERELLE Il regroupe toutes les protections AC indispensables : disjoncteur, différentiel, parafoudre et bornier de raccordement, garantissant sécurité, conformité et installation rapide selon la norme UTE C 15-712-1 . Caractéristiques techniques Puissance nominale : 3 – 9 kW Nombre de Q Relais Enphase : 1 Tension max de service (L–N) : 275 V Type de coffret : AC triphasé avec parafoudre type II Coffret plastique : IP65 – IK09 Haute résistance UV Température d’utilisation : –25 °C à +60 °C Résistance au fil incandescent : 750 °C Humidité relative : 0 – 95 % Protection AC Disjoncteur principal : C20 – 6 kA Protection différentielle : 25 A – 30 mA – Type G (immunité renforcée) Parafoudre AC : Type II – fusibles intégrés Télésignalisation de fin de vie In : 15 kA | Imax : 50 kA Raccordements Vers onduleur / Q Relais : câble souple 5G2,5 mm² max Vers réseau : câble souple 5G6 à 5G25 mm² Terre : câble 16 mm² Passage de câbles PE : 3 × M20 1 × M32 1 × M20 (terre) Dimensions du coffret Taille : 1 × 18 modules – 288 × 426 × 148 mm Points forts Coffret AC triphasé prêt à raccorder pour système Enphase 3–9 kW Parafoudre Type II intégré avec télésignalisation Protection différentielle Type G à immunité renforcée Compatible avec 1 Q Relais triphasé Coffret IP65 – IK09 , robuste et étanche, usage extérieur Conforme à la norme UTE C 15-712-1 Nombre de micro onduleurs par QRELAY triphasé : IQ8+ : 36 unités IQ8MC : 33 unités IQ8AC : 30 unités IQ8HC : 27 unités IQ8P : 21 unités Coffret AC triphasé 3 à 9 kW spécialement conçu pour les installations Enphase équipées d’un Q Relais triphasé + PLACE PASSERELLE Il regroupe toutes les protections AC indispensables : disjoncteur, différentiel, parafoudre et bornier de raccordement, garantissant sécurité, conformité et installation rapide selon la norme UTE C 15-712-1.
