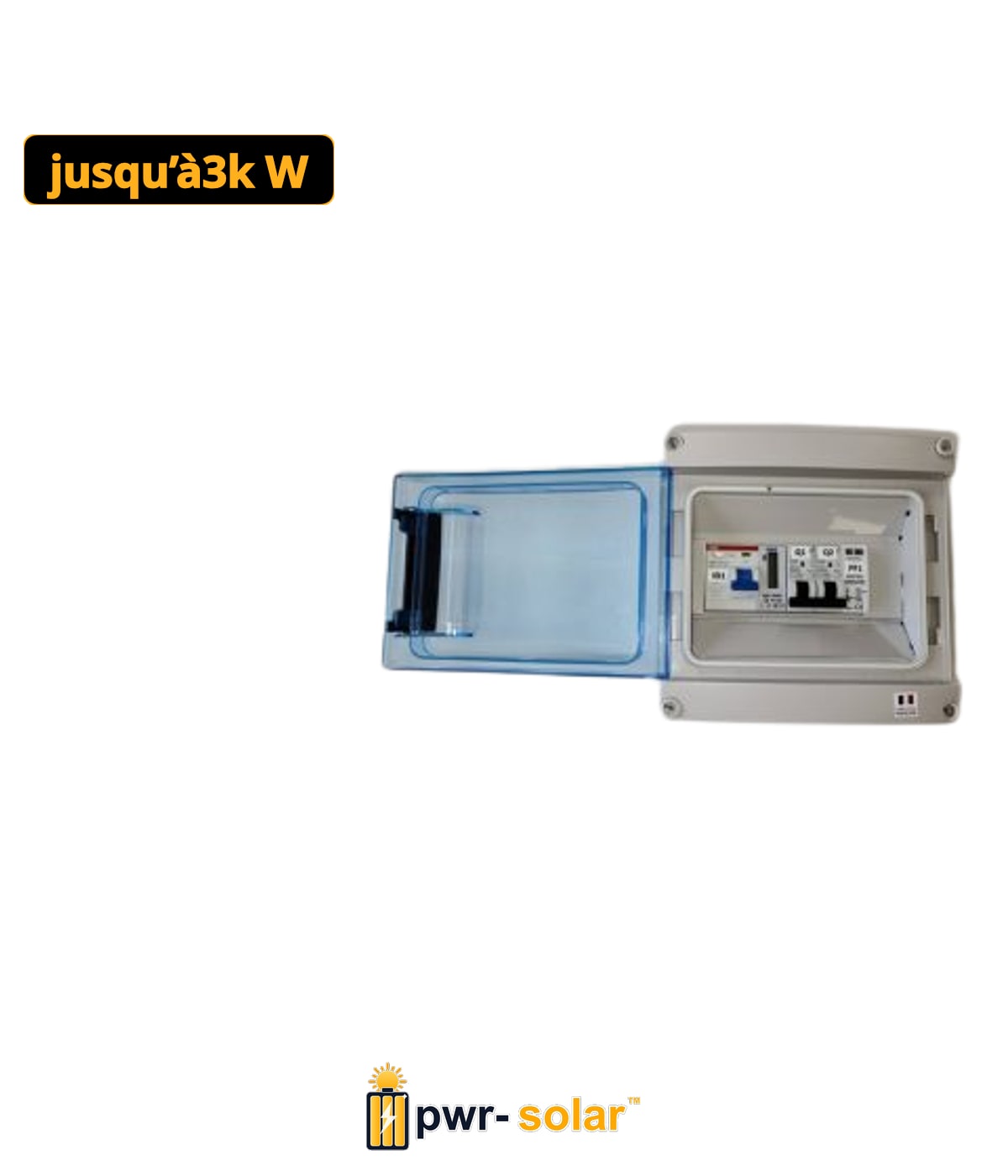

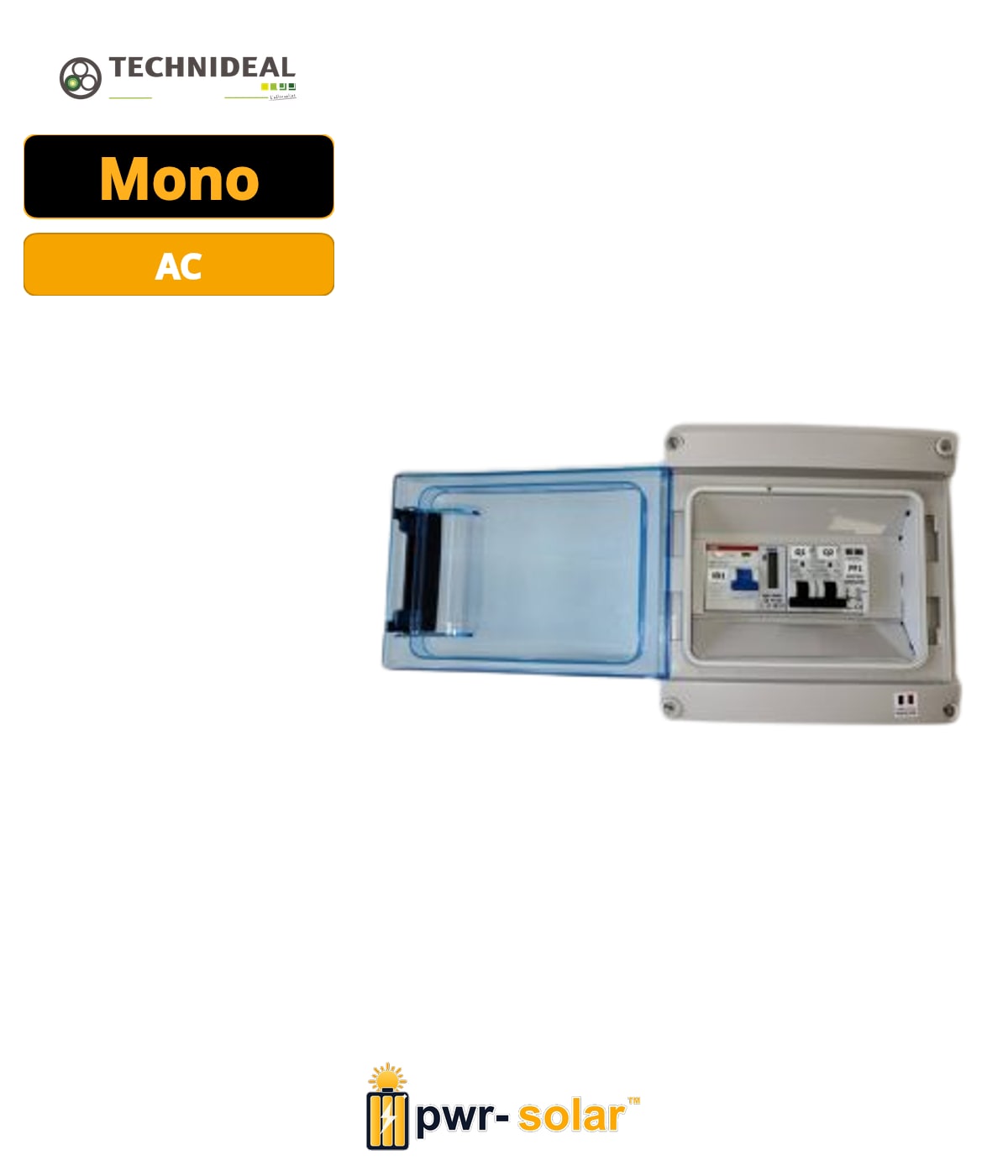

TECHNIDEAL - Coffret AC 0-3K monophasé - Parafoudre AC - 20A avec compteur d'énergie digital

Description Coffret AC monophasé 3 kW conçu pour la protection complète d’une installation photovoltaïque résidentielle . Il intègre un disjoncteur principal 20 A , un interrupteur différentiel 30 mA , un parafoudre Type II , ainsi qu’un compteur d’énergie LCD pour le suivi de la production. Ce modèle compact, prêt à raccorder, est conforme à la norme UTE C 15-712-1 . Caractéristiques techniques Type de coffret : AC monophasé – compteur intégré Puissance nominale : jusqu’à 3 kW Indice de protection : IP65 Tension de service : 230 V AC Raccordement : direct (L/N/PE) Protection AC Disjoncteurs : Q1 – 1P+N – 20 A – Courbe C (sortie onduleur) Q2 – 1P+N – 20 A – Courbe C (sortie réseau) Protection différentielle : ID1 – 2P – 25 A – 30 mA – Type A – Immunité renforcée (Ai) Parafoudre (PRF1) : Type II – 230 V AC – raccordement en 6 mm² Compteur d’énergie : Modèle MCI LCD 40 A Mesure directe (bornes 1/2 – 3/4) Afficheur digital rétroéclairé Câblage et raccordement Section entrée/sortie onduleur : 2,5 mm² Section sortie réseau (point de livraison) : 6 à 10 mm² Bornes de raccordement : 1/2 → vers onduleur 3/4 → vers réseau Note atelier : Bornes 1–2 : 2,5 mm² Bornes 3–4 : 10 mm² Points forts Coffret complet et prêt à raccorder Compteur d’énergie LCD intégré Parafoudre Type II inclus Différentiel 30 mA Type A à immunité renforcée Double disjoncteur 20 A pour isolation indépendante Raccordement simple et rapide grâce à borniers repérés Conforme UTE C 15-712-1 Idéal pour les installations PV de 0 à 3 kW monophasé Coffret AC monophasé 3 kW conçu pour la protection complète d’une installation photovoltaïque résidentielle. Il intègre un disjoncteur principal 20 A, un interrupteur différentiel 30 mA, un parafoudre Type II, ainsi qu’un compteur d’énergie LCD pour le suivi de la production. Ce modèle compact, prêt à raccorder, est conforme à la norme UTE C 15-712-1.
