TECHNIDEAL - Coffret de protection AC pour un onduleur de 50kW triphasé

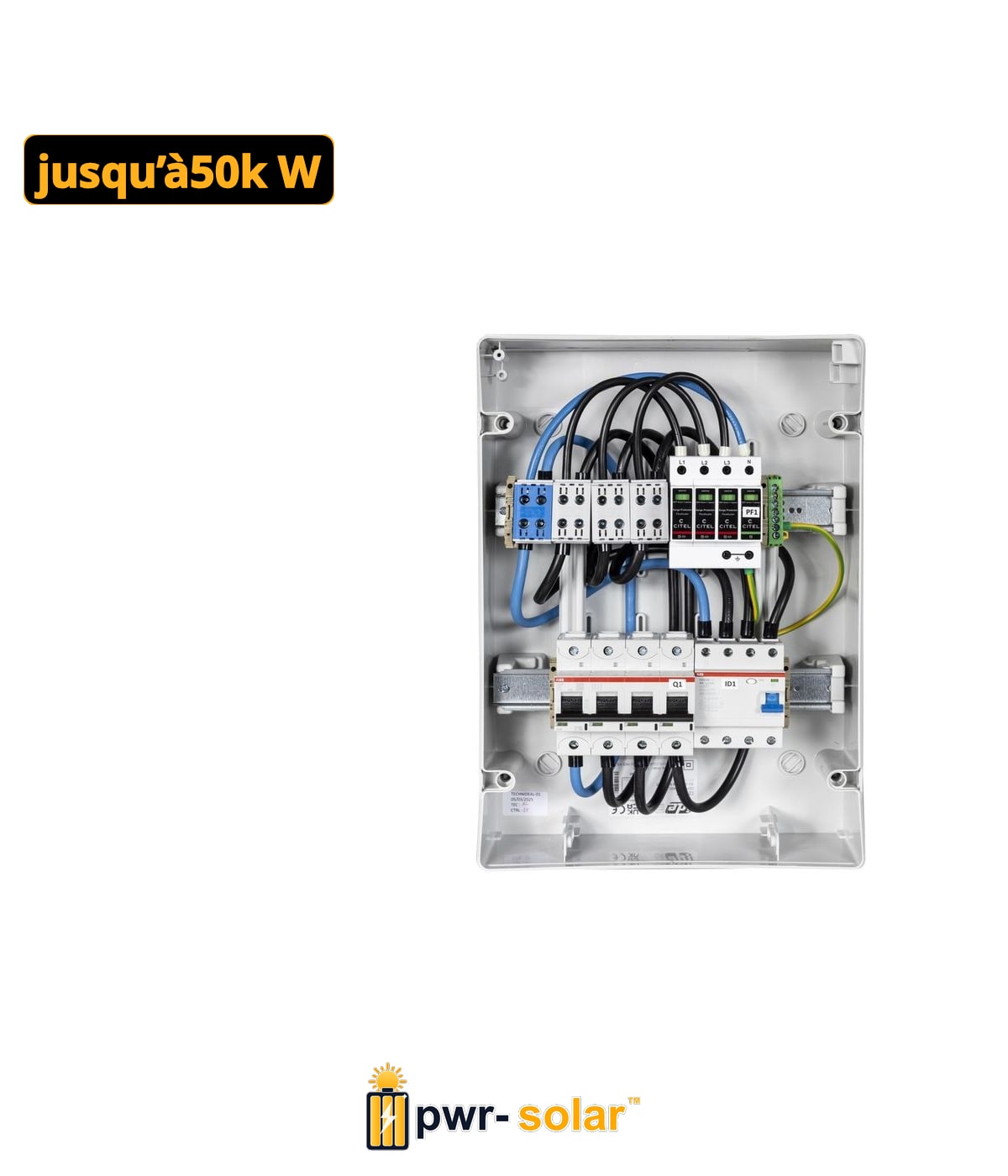

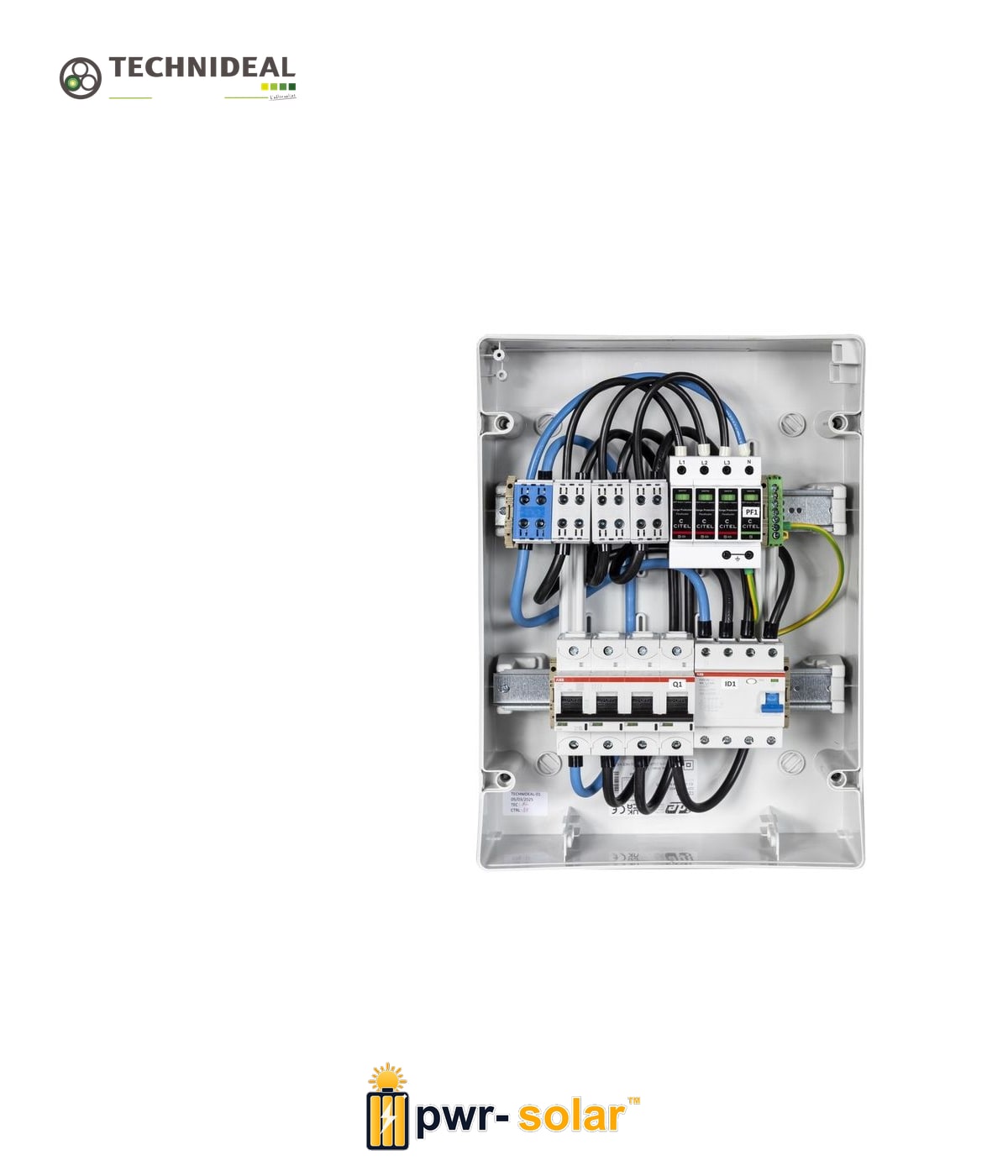

Description Coffret AC triphasé 50 kW destiné à la protection complète d’un onduleur photovoltaïque unique . Il intègre un disjoncteur 80 A – 4P , un différentiel 300 mA Type AC , et un parafoudre Type II triphasé autoprotégé , garantissant la sécurité de l’installation contre les surintensités et surtensions. Matériel ABB Compact, étanche et prêt à raccorder , ce coffret répond à la norme UTE C 15-712-1 . Caractéristiques techniques Puissance nominale : jusqu’à 50 kW Type de coffret : AC triphasé – 1 onduleur Indice de protection : IP65 Raccordement : direct (L1, L2, L3, N, PE) Type de réseau : Triphasé 230/400 V AC Protection AC Disjoncteur principal (Q1) : 4P – 80 A – Courbe C Protection différentielle (ID1) : 4P – 80 A – 300 mA – Type AC Parafoudre (PRF1) : 3P+N – Type II – 230/400 V – Autoprotégé In = 20 kA | Imax = 40 kA Section de câblage interne : 6 mm² (liaisons internes) 16 mm² (liaison disjoncteur – borne principale) Raccordement direct vers point de livraison : Jusqu’à 25 mm² Cuivre Entrées / presse-étoupes fournis PG13 × 1 PG16 × 4 PG29 × 1 (Perçages PE à réaliser par le client) Points forts Coffret AC triphasé complet et câblé Disjoncteur 80 A – 4P intégré Différentiel 300 mA Type AC Parafoudre Type II 20/40 kA autoprotégé Raccordement direct jusqu’à 25 mm² Cu Coffret IP65 , robuste et étanche Conforme UTE C 15-712-1 Idéal pour onduleurs triphasés 40 à 50 kW Coffret AC triphasé 50 kW destiné à la protection complète d’un onduleur photovoltaïque unique. Il intègre un disjoncteur 80 A – 4P, un différentiel 300 mA Type AC, et un parafoudre Type II triphasé autoprotégé, garantissant la sécurité de l’installation contre les surintensités et surtensions. Compact, étanche et prêt à raccorder, ce coffret répond à la norme UTE C 15-712-1.
