TECHNIDEAL - Coffret de protection AC pour un onduleur de 60kW triphasé

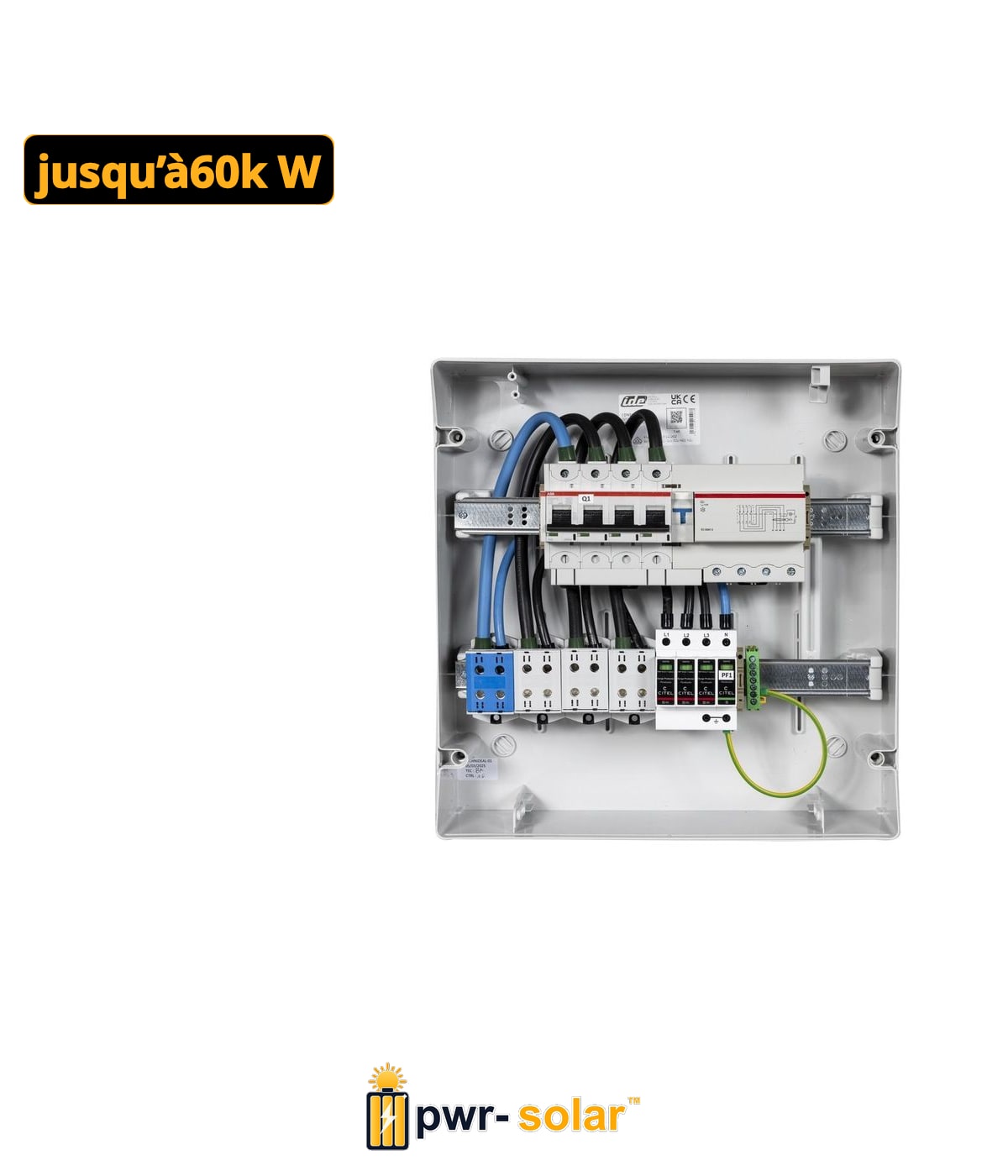

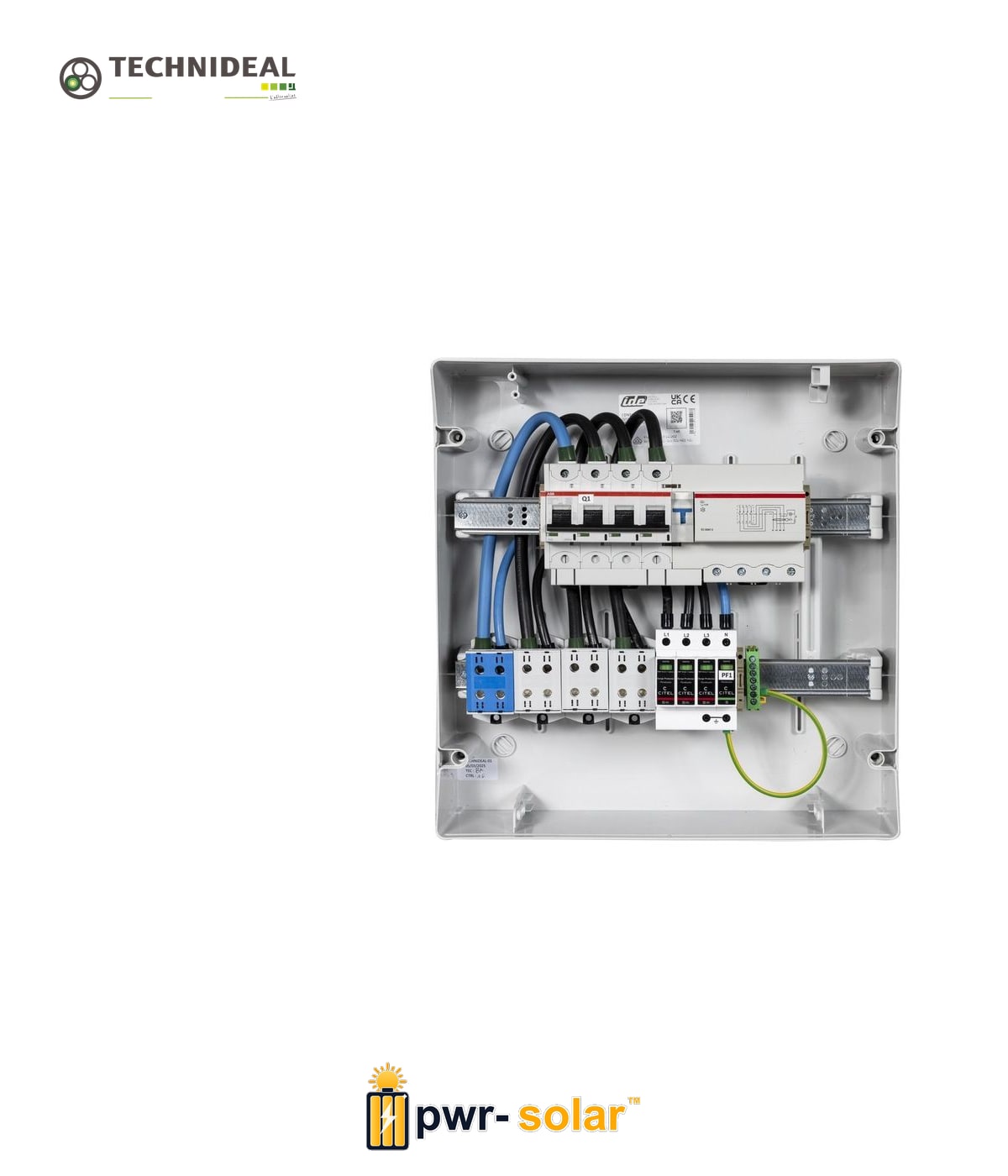

Description Coffret AC triphasé 60 kW destiné à la protection complète d’un onduleur photovoltaïque unique . Il intègre un disjoncteur 125 A tétrapolaire avec différentiel 300 mA Type A , ainsi qu’un parafoudre Type II 20/40 kA autoprotégé , assurant une protection optimale contre les surintensités et surtensions . Matériel ABB Ce coffret, pré-câblé et prêt à raccorder , est conforme à la norme UTE C 15-712-1 , garantissant sécurité et fiabilité pour les installations de moyenne à forte puissance. Caractéristiques techniques Puissance nominale : jusqu’à 60 kW Type de coffret : AC triphasé – 1 onduleur Tension de service : 230/400 V AC Indice de protection : IP65 Type de raccordement : direct (L1, L2, L3, N, PE) Type de réseau : Triphasé Presse-étoupes fournis : PG13 × 1 PG42 × 1 (Les perçages PE sont réalisés par le client) Protection AC Disjoncteur principal (Q1) : 4P – 125 A – 300 mA Type A – Courbe C Parafoudre (PRF1) : 3P+N – Type II – 230/400 V – Autoprotégé In = 20 kA | Imax = 40 kA Raccordement : Entrée/sortie sur bornes jusqu’à 95 mm² Vers point de livraison : 50 mm² Câblage interne : 6 mm² Points forts Coffret AC triphasé complet et câblé Disjoncteur tétrapolaire 125 A avec différentiel 300 mA Type A Parafoudre Type II (In 20 kA / Imax 40 kA) autoprotégé Raccordement direct jusqu’à 95 mm² Coffret IP65 – étanche et robuste Conforme UTE C 15-712-1 Idéal pour onduleurs triphasés 50 à 60 kW Coffret AC triphasé 60 kW destiné à la protection complète d’un onduleur photovoltaïque unique. Il intègre un disjoncteur 125 A tétrapolaire avec différentiel 300 mA Type A, ainsi qu’un parafoudre Type II 20/40 kA autoprotégé, assurant une protection optimale contre les surintensités et surtensions. Ce coffret, pré-câblé et prêt à raccorder, est conforme à la norme UTE C 15-712-1, garantissant sécurité et fiabilité pour les installations de moyenne à forte puissance.
