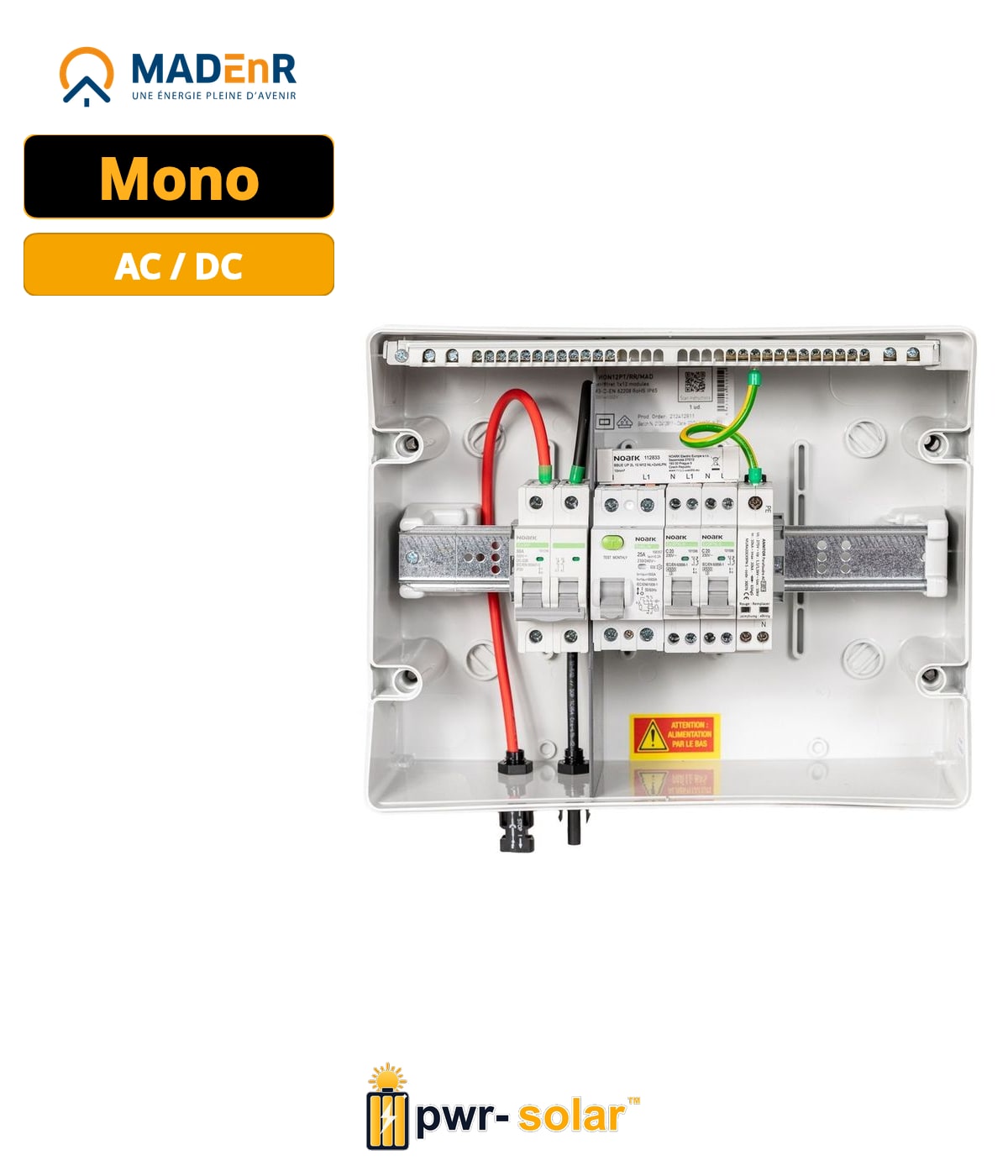

MADEnR - Coffret de protection AC/DC monophasé, 0-3kWc - Parafoudre AC - 1 string - 1 MPPT - 25A coté DC et 20A coté AC - 300mA - TYPE B

Description Coffret AC/DC monophasé pour installations photovoltaïques jusqu’à 3 kWc , intégrant la protection complète côté AC et DC . Équipé d’un disjoncteur C20 , d’un interrupteur différentiel type B (300 mA) , d’un parafoudre AC type II , et d’un interrupteur-sectionneur DC 600 V / 25 A , il garantit une sécurité optimale et une conformité totale avec les normes photovoltaïques. Caractéristiques principales Partie AC Puissance nominale : 3–4 kW Nombre d’onduleurs : 1 Disjoncteur : C20 – 20 A – 4,5 kA Protection différentielle : 25 A – 300 mA – Type B Parafoudre AC : Type II – protégé par disjoncteur C20 Tension max (L-N) : 255 V In : 5 kA Imax : 15 kA Télésignalisation de fin de vie intégrée Raccordements : Vers onduleur : câble souple 3G4 à 3G10 Vers réseau : câble souple 3G4 à 3G10 Terre : 16 mm² Passage de câbles PE : 2 × M25 + 1 × M20 (terre) Partie DC Nombre de MPPT : 1 Nombre de strings / MPPT : 1 Interrupteur-sectionneur : 600 VDC / 25 A Entrées : 2 × MC4 Sorties : 2 × presse-étoupes PE M16 + 1 × PE M16 (terre) Coffret Matière : plastique, IP65 – IK09 Format : 1×12 modules Haute résistance UV Température d’utilisation : -25 °C à +60 °C Résistance au fil incandescent : 750 °C Humidité relative : 0–95 % Points forts Coffret AC/DC complet et prêt à raccorder Protection différentielle type B : indispensable pour certains onduleurs monophasés Parafoudre AC type II avec télésignalisation intégrée Inter-sectionneur DC pour coupure sécurisée du champ photovoltaïque Coffret robuste et étanche (IP65 – IK09) pour usage extérieur Conception conforme à la norme UTE C 15-712-1 Coffret AC/DC monophasé pour installations photovoltaïques jusqu’à 3 kWc, intégrant la protection complète côté AC et DC. Équipé d’un disjoncteur C20, d’un interrupteur différentiel type B (300 mA), d’un parafoudre AC type II, et d’un interrupteur-sectionneur DC 600 V / 25 A, il garantit une sécurité optimale et une conformité totale avec les normes photovoltaïques.
