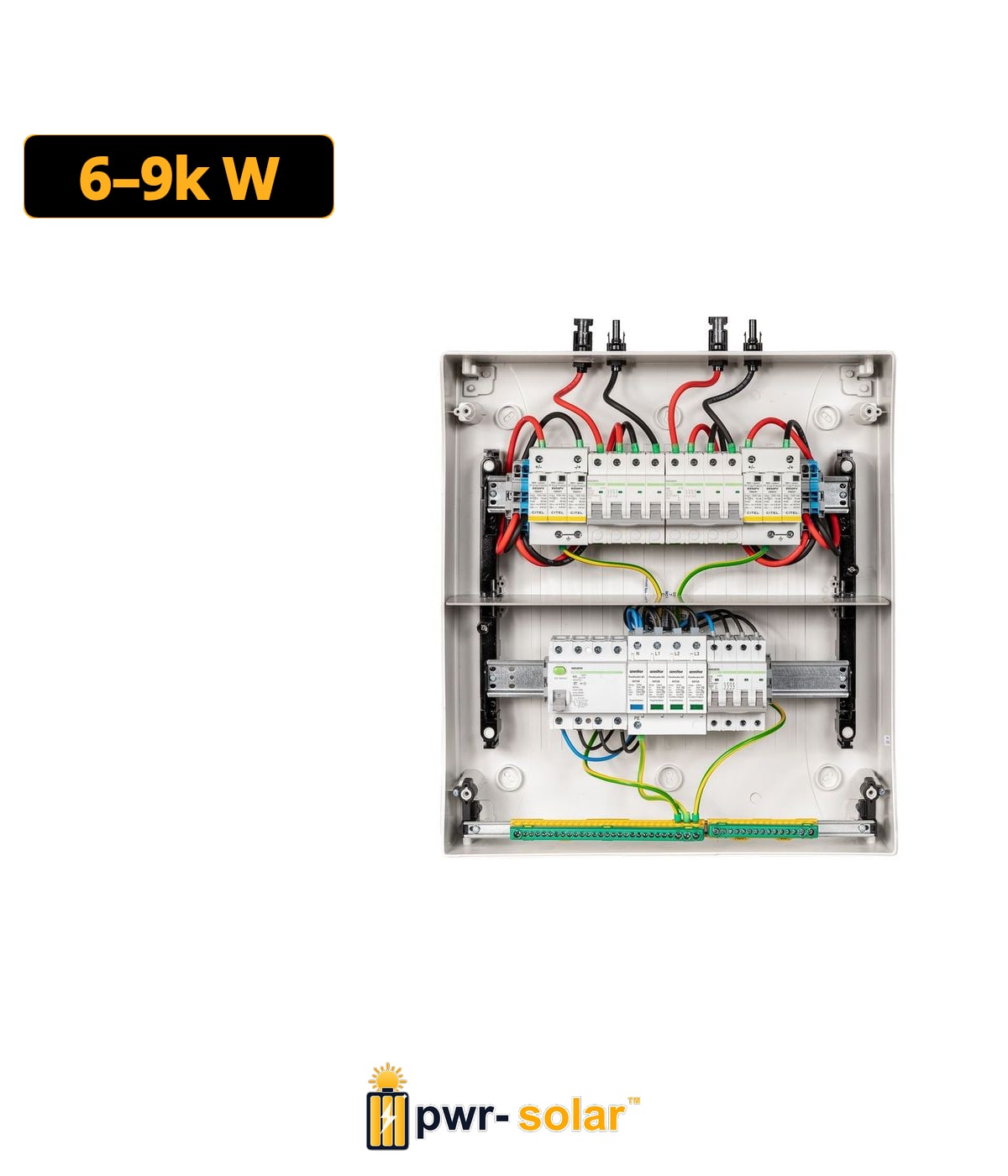

MADEnR - Coffret PV AC/DC 9kW triphasé – 2 String – 2MPPT – Parafoudre AC – Diff 300mA

Description Coffret AC/DC triphasé conçu pour les installations photovoltaïques jusqu’à 9 kWc , intégrant des protections complètes côté alternatif (AC) et continu (DC) . Équipé de parafoudres AC/DC , d’un inter-sectionneur DC 1000 V / 50 A , et d’un interrupteur différentiel 300 mA Type G , il garantit la sécurité, la conformité et la durabilité des systèmes triphasés modernes. Partie AC Puissance nominale : 6–9 kW Nombre d’onduleurs : 1 Disjoncteur : C20 – 6 kA Protection différentielle : 40 A – 300 mA – Type G (immunité renforcée) Parafoudre AC : Type II – fusibles intégrés Tension max (L-N) : 275 V In : 15 kA | Imax : 50 kA Télésignalisation de fin de vie Raccordements : Vers onduleur : câble souple 5G6 à 5G16 Vers réseau : câble souple 5G6 à 5G16 Terre : câble 16 mm² Passage de câbles PE : 2 × M25/32 + 1 × M20 (terre) Partie DC Nombre de MPPT : 2 Nombre de strings / MPPT : 1 Interrupteur-sectionneur : 1000 VDC / 50 A Parafoudre DC 1000 V : In : 20 kA | Imax : 40 kA | Up sous In : 2,6 kV Télésignalisation de fin de vie intégrée Connectique : Entrées : 4 × MC4 Sorties : 4 × presse-étoupes PE M16 + 1 × terre PE M16 Coffret Matière : Plastique Indice de protection : IP65 – IK09 Format : 2 × 18 modules Haute résistance UV Température d’utilisation : –25 °C à +60 °C Résistance au fil incandescent : 750 °C Humidité relative : 0 – 95 % Points forts Coffret AC/DC triphasé complet et prêt à raccorder Double MPPT pour une production optimale sur plusieurs orientations PV Parafoudres AC et DC haute performance avec télésignalisation Disjoncteur, différentiel et sectionneur intégrés pour une sécurité maximale Coffret robuste et étanche (IP65 – IK09) Conception conforme à la norme UTE C 15-712-1 Coffret AC/DC triphasé conçu pour les installations photovoltaïques jusqu’à 9 kWc, intégrant des protections complètes côté alternatif (AC) et continu (DC). Équipé de parafoudres AC/DC, d’un inter-sectionneur DC 1000 V / 50 A, et d’un interrupteur différentiel 300 mA Type G, il garantit la sécurité, la conformité et la durabilité des systèmes triphasés modernes.
