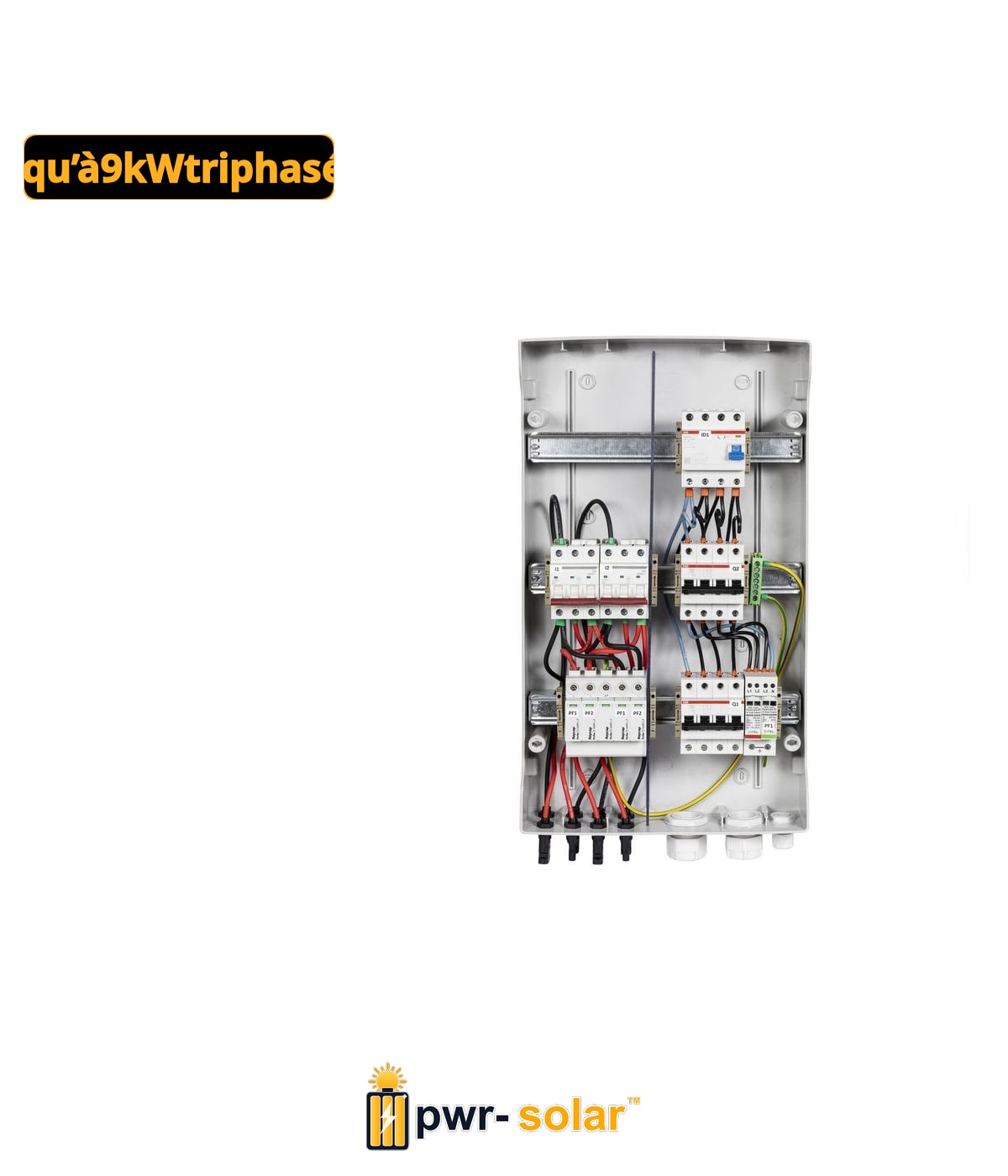

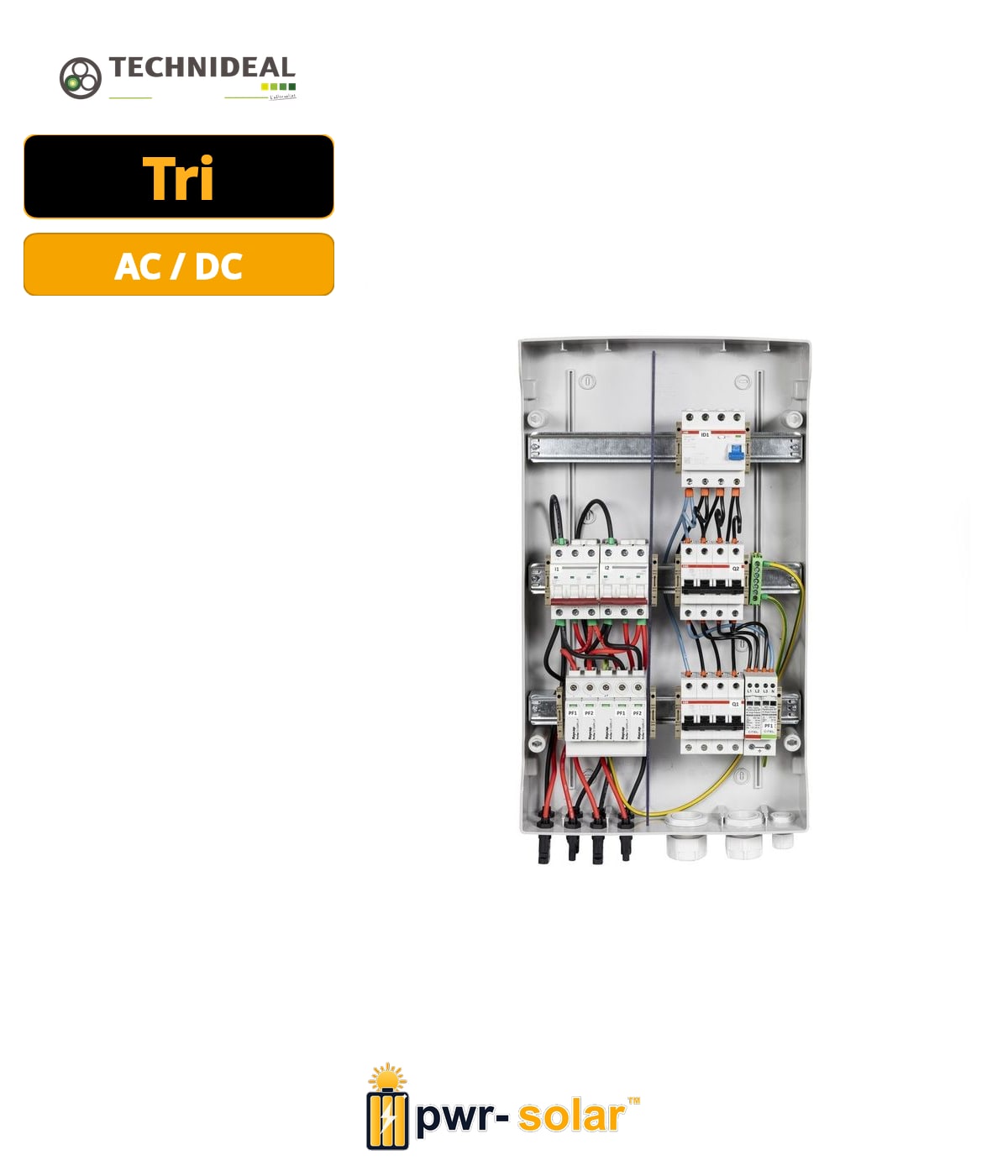

TECHNIDEAL - Coffret de protection AC/DC jusqu'à 9kWc - triphasé - 1000v - Parafoudre AC/DC - 2 MPPT - 300mA - TYPE B

Description Coffret AC/DC triphasé 9 kW complet pour la protection et la coupure d’un onduleur photovoltaïque triphasé à 2 MPPT . Il regroupe dans un seul ensemble compact toutes les protections AC et DC nécessaires : disjoncteurs, différentiel Type B , inter-sectionneurs DC , et parafoudres Type II . Ce coffret est prêt à raccorder et conforme aux exigences de la norme UTE C 15-712-1 . Caractéristiques techniques Puissance nominale : jusqu’à 9 kW triphasé Type de coffret : AC/DC – 1 onduleur – 2 MPPT Indice de protection : IP65 Raccordement : direct (L1, L2, L3, N, PE) Protection AC Disjoncteurs : Q1 – 4P – 20 A – Courbe C Q2 – 4P – 20 A – Courbe C Protection différentielle : ID1 – 4P – 25 A – 300 mA – Type B Parafoudre AC : PRF1 – Type II – 230 V AC – In = 20 kA / Imax = 40 kA Câblage interne : 4 mm² Raccordement direct au réseau (point de livraison) Protection DC Nombre de MPPT : 2 Inter-sectionneurs DC : I1 / I2 – 25 A / 1000 V DC Parafoudres DC : PRF1 / PRF2 – Type II – 1300 V DC – In = 15 kA / Imax = 40 kA Entrées / Sorties : Connecteurs MC4 Câblage interne : 4 mm² Presse-étoupes : PG13.5 / PG16 Points forts Coffret AC/DC triphasé complet et câblé Différentiel 300 mA Type B à haute sensibilité 2 inter-sectionneurs DC 25 A / 1000 V Parafoudres Type II AC & DC (20/40 kA) Séparation physique AC / DC Raccordement direct simplifié Coffret IP65 – étanche et résistant aux UV Conforme à la norme UTE C 15-712-1 Idéal pour onduleurs triphasés 9 kW avec 2 MPPT Coffret AC/DC triphasé 9 kW complet pour la protection et la coupure d’un onduleur photovoltaïque triphasé à 2 MPPT. Il regroupe dans un seul ensemble compact toutes les protections AC et DC nécessaires : disjoncteurs, différentiel Type B, inter-sectionneurs DC, et parafoudres Type II. Ce coffret est prêt à raccorder et conforme aux exigences de la norme UTE C 15-712-1.
