TECHNIDEAL - Coffret PV AC/DC 6kW monophasé – 2 String – 2MPPT – Parafoudre AC – Diff 300mA

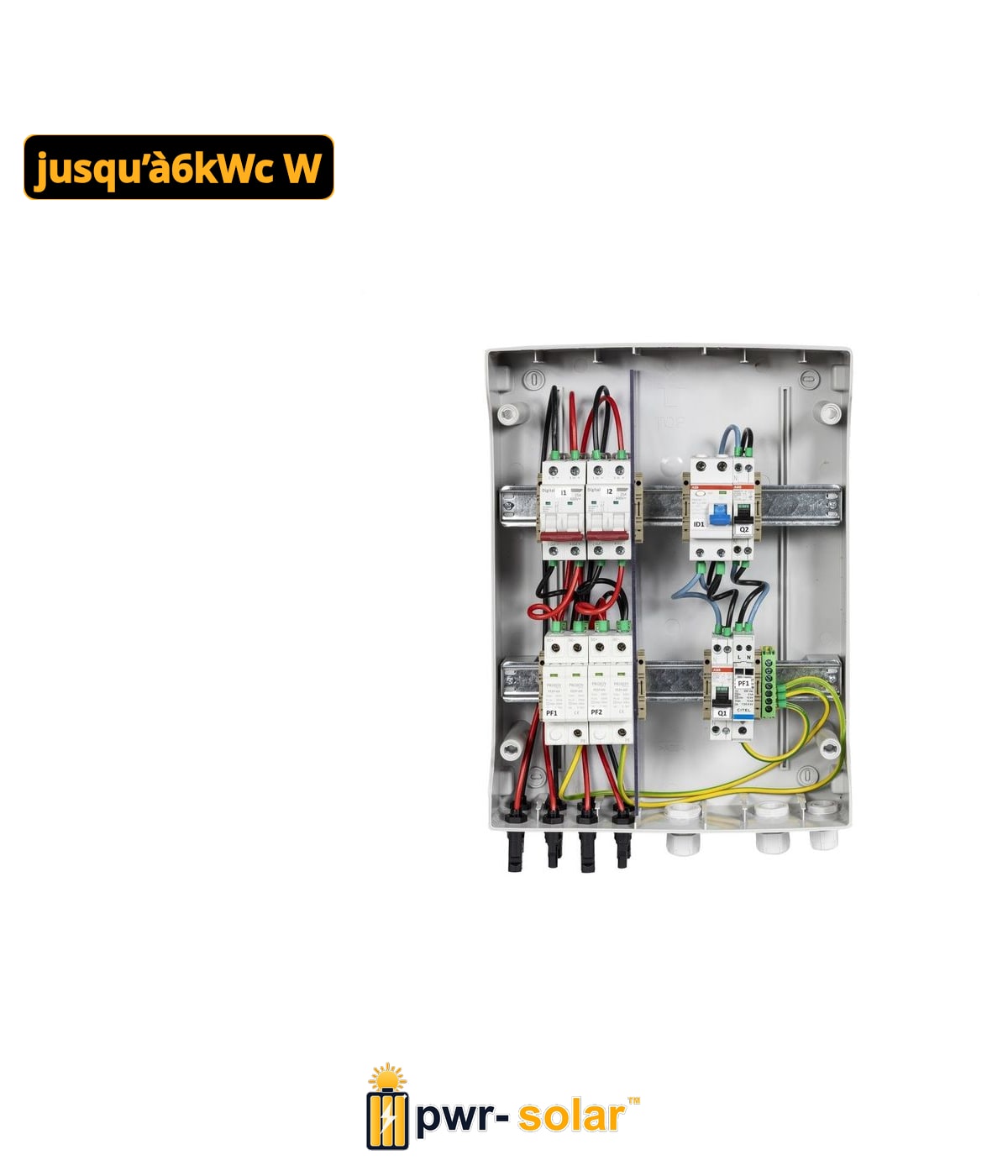

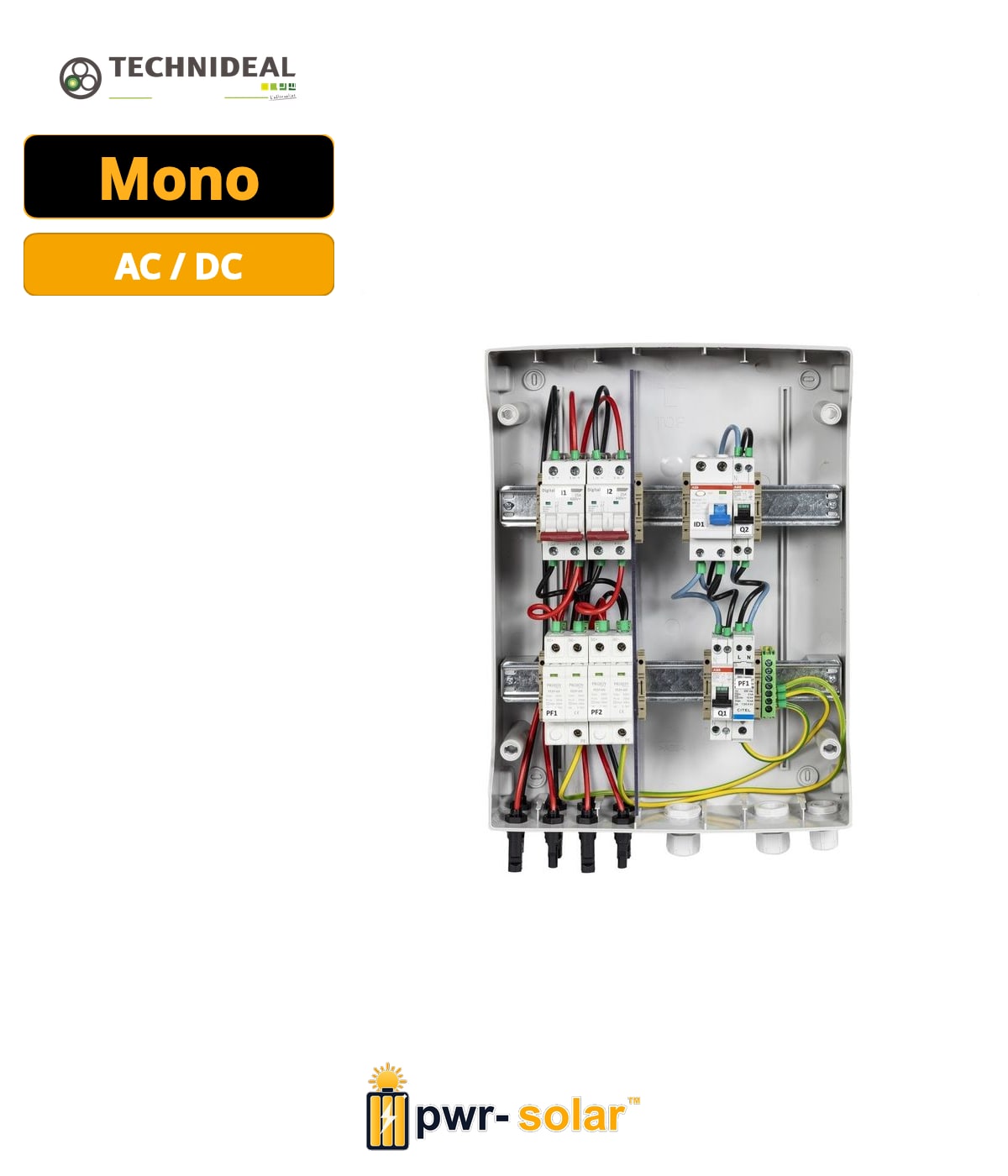

Description Coffret AC/DC monophasé 6 kW conçu pour la protection complète d’un onduleur photovoltaïque à 2 MPPT . Il regroupe les protections AC et DC dans un seul coffret compact : disjoncteurs, différentiel 300 mA , inter-sectionneurs DC 25 A / 600 V , et parafoudres Type II . Ce coffret assure une sécurité totale et une séparation physique entre les circuits AC et DC , Caractéristiques techniques Puissance nominale : jusqu’à 6 kWc Type de coffret : AC/DC monophasé – 2 MPPT Indice de protection : IP65 Raccordement : direct (borniers internes L/N/PE) Séparation physique AC / DC assurée Protection AC Disjoncteurs : Q1 – 1P+N – 32 A – courbe C Q2 – 1P+N – 20 A – courbe C Protection différentielle : ID1 – 2P – 40 A – 300 mA – Type AC Protection DC Nombre de MPPT : 2 Inter-sectionneurs DC : I1 / I2 – 25 A / 600 VDC Parafoudres DC : PF1 / PF2 – Type II – In 20 kA – Imax 40 kA – 600 VDC Entrées / Sorties : Connecteurs MC4 Câblage interne : 4 à 6 mm² Points forts Coffret AC/DC complet et prêt à raccorder Différentiel 300 mA Type AC intégré 2 inter-sectionneurs 25 A / 600 VDC pour 2 MPPT 2 parafoudres DC Type II (In 20 kA / Imax 40 kA) Séparation physique complète AC/DC pour sécurité optimale Raccordement direct sur borniers internes Idéal pour onduleurs monophasés 2 MPPT – 5 à 6 kW Coffret AC/DC monophasé 6 kW conçu pour la protection complète d’un onduleur photovoltaïque à 2 MPPT. Il regroupe les protections AC et DC dans un seul coffret compact : disjoncteurs, différentiel 300 mA, inter-sectionneurs DC 25 A / 600 V, et parafoudres Type II. Ce coffret assure une sécurité totale et une séparation physique entre les circuits AC et DC,
