TECHNIDEAL - Coffret PV AC/DC 9kW triphasé – 2 String – 2MPPT – Parafoudre AC – Diff 300mA

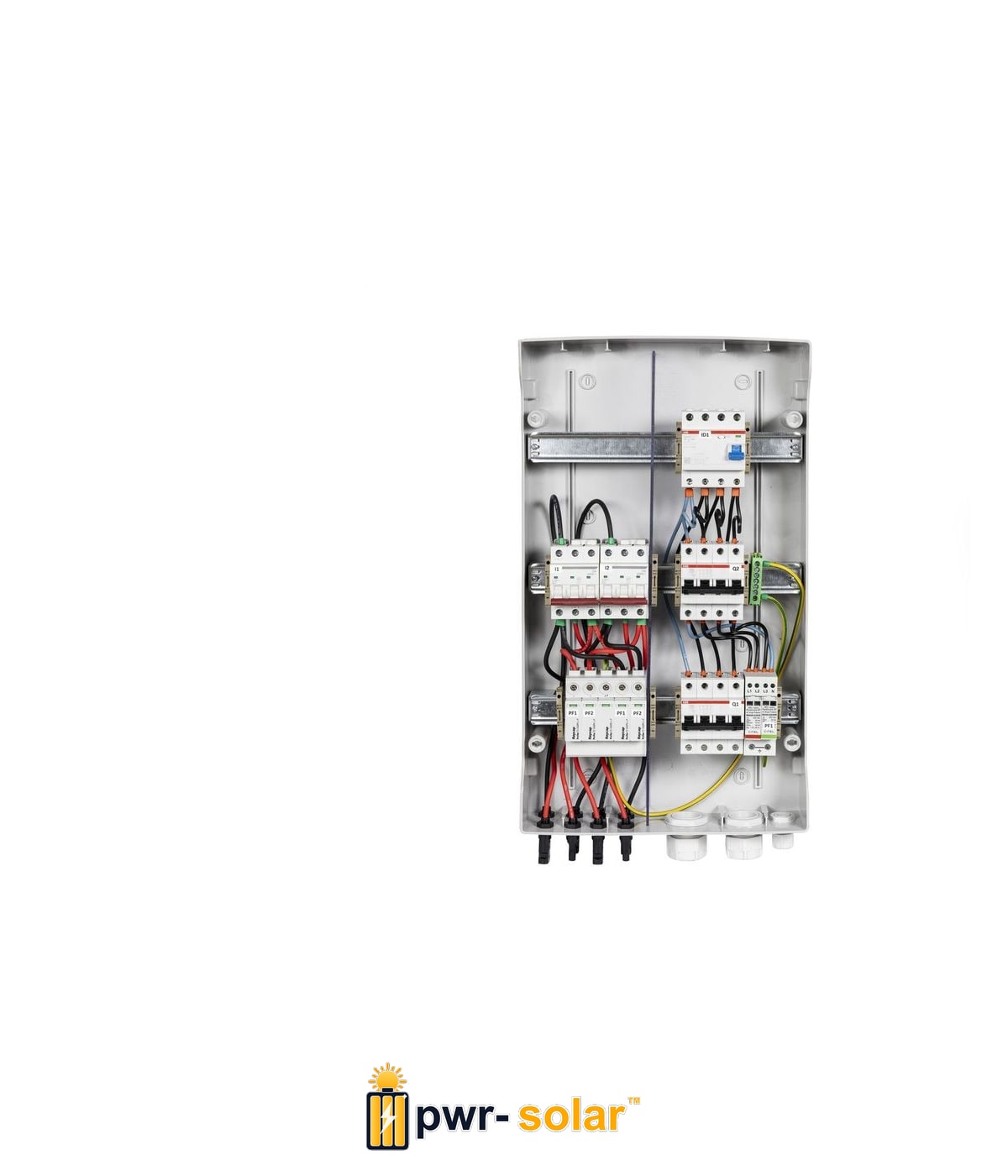

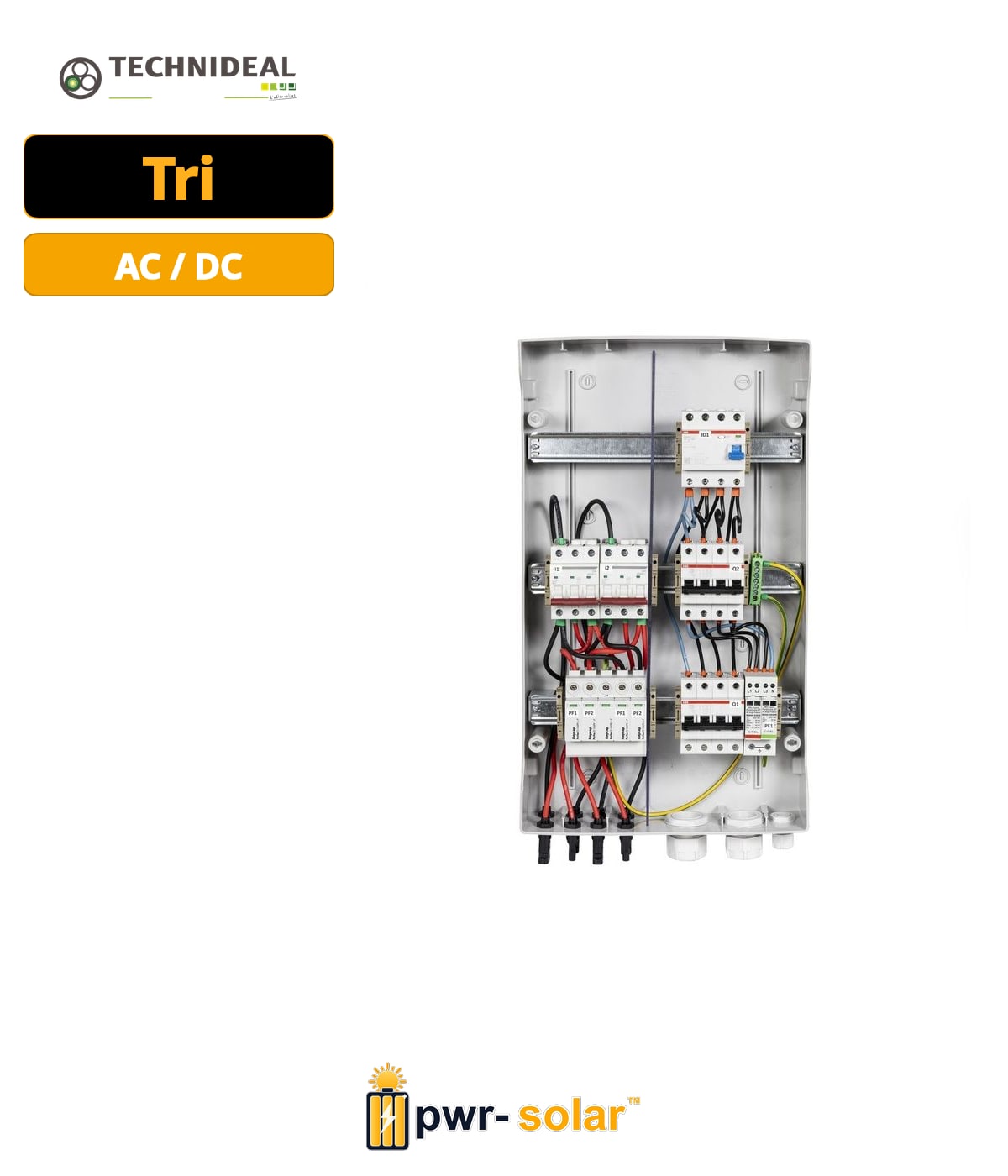

Description Coffret AC/DC de protection photovoltaïque complet, intégrant la protection différentielle 300 mA , les protections AC et DC ainsi que des parafoudres 1200 VDC . Il assure la sécurité complète de l’installation entre les panneaux solaires et l’onduleur Caractéristiques techniques Tension DC : jusqu’à 1000–1200 VDC Courant DC : 25 A Différentiel principal : ID1 – 4P – 25 A – 300 mA – Type AC Disjoncteurs : Q1 – 4P – 25 A – courbe C Q2 – 4P – 20 A – courbe C Parafoudres DC (x2) : In = 15 kA UcPV = 1200 VDC Séparation physique complète entre les parties AC et DC Section de câblage : 4 à 6 mm² Partie DC 2 trackers MPPT : A & B Interrupteurs DC : 25 A / 1000 VDC Entrées PV : MC4 (string + et –) Sorties vers onduleur : MC4 + presse-étoupes Parafoudres DC 1200 VDC – In 15 kA (x2) Partie AC Disjoncteur Q1 – 25 A Différentiel ID1 – 300 mA Type AC Sorties réseau repérées L1 / L2 / L3 / N Conforme aux exigences de mise à la terre (<166 Ω) Points forts Coffret complet AC/DC prêt à raccorder Parafoudres DC 1200 V intégrés (2 zones MPPT indépendantes) Protection différentielle 300 mA pour sécurité renforcée Séparation physique AC/DC assurant la conformité Idéal pour onduleurs doubles MPPT (type 6–10 kWc) Coffret AC/DC de protection photovoltaïque complet, intégrant la protection différentielle 300 mA, les protections AC et DC ainsi que des parafoudres 1200 VDC. Il assure la sécurité complète de l’installation entre les panneaux solaires et l’onduleur
